Какъв е методът на охлаждане на трансформатор на разпределение на полюс?

Ей там! Като доставчик на трансформатори за разпространение на полюси често ме питат как тези трансформатори продължават да са хладни. Това е решаващ аспект, особено след като прегряването може да доведе до всякакви проблеми, като намалена ефективност и дори увреждане на трансформатора. Така че, нека се потопим в различните методи за охлаждане на трансформаторите на разпределение на полюсите.

Защо охлаждането има значение

Преди да влезем в методите на охлаждане, нека бързо да разберем защо охлаждането е толкова важно. Трансформаторите работят чрез прехвърляне на електрическа енергия между веригите чрез електромагнитна индукция. По време на този процес известна енергия се губи като топлина. Ако тази топлина не се разсее правилно, температурата на трансформатора може да се повиши до опасни нива. Високите температури могат да влошат изолационните материали вътре в трансформатора, което води до късо съединение и в крайна сметка пълна повреда на трансформатора. Така че, ефективното охлаждане е от съществено значение, за да се гарантира дългосрочната производителност и надеждността на трансформаторите на разпределение на полюсите.

Въздух - естествено (а) охлаждане

Един от най -основните и често срещани методи за охлаждане на трансформаторите на разпределение на полюсите е въздушно - естествено (AN) охлаждане. При този метод топлината, генерирана от трансформатора, се разсейва в околния въздух чрез естествена конвекция. Горещият въздух около трансформатора се издига и по -хладният въздух заема мястото си, създавайки естествен поток въздух, който помага да се отнесе топлината.

Дизайнът на трансформатора играе голяма роля за това колко добре работи този метод на охлаждане. Трансформаторите с по -големи повърхностни зони позволяват по -ефективен пренос на топлина. Плавките често се добавят към резервоара на трансформатора, за да се увеличи повърхността, налична за разсейване на топлина. Тези перки действат като малки радиатори, осигурявайки повече пространство за прехвърляне на топлината от трансформатора във въздуха.

Въздух - Естественото охлаждане е просто и разходи - ефективно. Това не изисква допълнително оборудване като вентилатори или помпи, което означава по -ниски разходи за поддръжка. Той обаче има своите ограничения. Скоростта на разсейване на топлината зависи от температурата на околната среда и естествения поток на въздуха. При горещи и неподвижни условия ефективността на охлаждане може да бъде значително намалена. Този метод обикновено е подходящ за по -малки трансформатори за разпределение на полюси с по -ниски оценки на мощността, където количеството на генерираната топлина е сравнително малко.

Ако се интересувате от по -малки трансформатори, които могат да използват въздух - естествено охлаждане, можете да проверите нашитеЕднофазен полюсен трансформатор.

Въздух - принудително (от) охлаждане

За да се преодолее ограниченията на въздуха - естествено охлаждане, въздух - принудително (AF) охлаждане може да се използва. При този метод вентилаторите се използват за издухване на въздух над трансформатора, увеличавайки скоростта на пренос на топлина. Феновете принуждават непрекъснат поток на хладен въздух над повърхността на трансформатора, което помага да се отстрани топлината по -ефективно от естествената конвекция сама.

Въздухът - принудителното охлаждане е по -ефективно от въздуха - естествено охлаждане, особено в висока температурна среда или за трансформатори с по -високи оценки на мощността. Вентилаторите могат да бъдат контролирани въз основа на температурата на трансформатора. Когато температурата се повиши над определена зададена точка, вентилаторите са включени, за да осигурят допълнително охлаждане. След като температурата падне обратно на приемливо ниво, вентилаторите могат да бъдат изключени, за да спестят енергия.

Въпреки това, Air - принудителното охлаждане има някои недостатъци. Феновете изискват да работят електричество, което добавя към цялостното потребление на енергия на трансформатора. Освен това, вентилаторите са механични компоненти, които могат да се провалят с течение на времето, изискващи редовна поддръжка и подмяна. Въпреки тези недостатъци, Air - принудителното охлаждане е популярен избор за трансформатори за разпределение на средни размери, където е необходимо по -високо ниво на охлаждане.

Масло - потопено охлаждане

Друг често срещан метод за охлаждане за трансформатори за разпределение на полюсите е маслото - потопеното охлаждане. При този метод сърцевината и намотките на трансформатора са потопени в специално изолационно масло. Маслото обслужва две основни цели: осигурява електрическа изолация между различните части на трансформатора и помага да се разсее топлината.

Маслото абсорбира топлината, генерирана от сърцевината и намотките и я прехвърля в резервоара на трансформатора. Резервоарът от своя страна разсейва топлината в околния въздух чрез естествена конвекция или с помощта на охлаждащи перки. Маслото има висок специфичен топлинен капацитет, което означава, че може да абсорбира голямо количество топлина без значително повишаване на температурата.

Има различни видове масло, използвани при трансформатори, като минерално масло и синтетично масло. Минералното масло се използва широко, тъй като е сравнително евтино и има добри изолационни и охлаждащи свойства. Той обаче е запалим, което може да бъде проблем за безопасността в някои приложения. Синтетичните масла, от друга страна, са незапалими и имат по -добри характеристики на околната среда, но са по -скъпи.

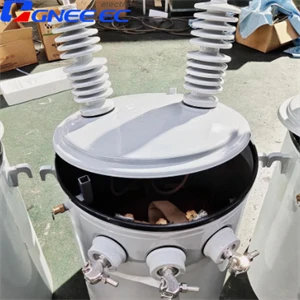

Маслото - потопените трансформатори обикновено са по -ефективни при охлаждане, отколкото охладени трансформатори. Те могат да се справят с по -високите оценки на мощността и са по -подходящи за по -големи трансформатори за разпределение на полюси. Ако търсите висок трансформатор с масло с масло - поташено охлаждане, може да се интересувате от нашитеЕднофазен полюсен монтиран разпределителен трансформатор.

Масло - принудително и въздух - принудително (ofaf) охлаждане

За много големи и високи мощни трансформатори за разпределение на полюси, често се използва масло за принудително и въздух - принудително (ofaf) охлаждане. При този метод помпите се използват за циркулиране на маслото през трансформатора по -бързо, а вентилаторите се използват за издухване на въздух над маслените охладители.

Помпите гарантират, че маслото абсорбира топлината от сърцевината и намотките и го транспортира до маслените охладители. След това феновете издухат въздух върху охладителите на маслото, увеличавайки скоростта на пренос на топлина от маслото във въздуха. Тази комбинация от принудително циркулация на маслото и охлаждане на принудително въздух позволява много ефективно разсейване на топлината, дори за трансформатори с изключително високи оценки на мощността.

Охлаждането на AF е сложен и скъп метод за охлаждане. Това изисква допълнително оборудване като помпи и вентилатори, които се нуждаят от редовна поддръжка. Необходимо е обаче за големи трансформатори, където количеството на генерираната топлина е много високо и трябва да се разсейва бързо, за да се предотврати прегряването. Например, нашите25 kVA еднофазен полюсен трансформаторМоже да използва метод за охлаждане като този за оптимална производителност.

Избор на правилния метод за охлаждане

Когато става въпрос за избор на правилния метод за охлаждане за трансформатор на разпределение на полюс, трябва да се вземат предвид няколко фактора. Мощността на трансформатора е основен фактор. По -малките трансформатори с по -ниски оценки на мощността често могат да използват въздух - естествено или въздушно - принудително охлаждане, които са по -прости и по -ефективни разходи. По -големите трансформатори с по -високи оценки на мощността обикновено изискват масло - потопено или масло - принудително и въздушно - принудително охлаждане да се справят с увеличеното генериране на топлина.

Условията на околната среда също играят роля. В горещ и влажен климат, охладените трансформатори на въздух може да не са толкова ефективни, а потопените трансформатори може да са по -добър избор. Освен това е важно наличието на ресурси за поддръжка. По -сложните методи за охлаждане като на AF изискват по -честа поддръжка и специализирани знания.

Заключение

Както можете да видите, има няколко метода за охлаждане, налични за трансформатори за разпределение на полюси, всеки със собствени предимства и недостатъци. Разбирането на тези методи е от решаващо значение за осигуряване на правилната работа и дълголетието на трансформаторите. Независимо дали сте на пазара за малък еднофазен трансформатор или голям висок мощност, имаме редица опции, за да отговорим на вашите нужди.

Ако се интересувате да научите повече за нашите трансформатори за разпределение на полюси или имате въпроси относно методите на охлаждане, не се колебайте да се свържете. Ние сме тук, за да ви помогнем да изберете правилния трансформатор за вашите специфични изисквания и да гарантираме, че той работи в най -добрия случай. Свържете се с нас днес, за да започнете процеса на обществени поръчки и нека да имаме много заедно!

ЛИТЕРАТУРА

• Инженеринг на електроенергия за електроенергия от J. Lewis Blackburn и Thomas J. Domin
• Трансформаторно инженерство: Дизайн, технология и диагностика от Джордж К. Александър и LL Grigsby
