10kV срещу 35kV ниво на напрежение: Избор на местоположение на 2000kVA маслени-потопени трансформатори в разпределителните мрежи

В GNEE, водещ производител, специализиран в разпределителни трансформатори, едно от най-честите решения, с които се сблъскват нашите клиенти, е изборът между нива на напрежение 10 kV и 35 kV, когато планират избора на местоположение на 2000kVA маслен-потопен трансформатор. Това решение директно оформя оформлението, разстоянията за безопасност, строителните работи и общите разходи за жизнения цикъл на разпределителните мрежи със средно{1}}напрежение.



Като ISO-сертифицирана фабрика с над 18 години опит и доставки до повече от 150 страни, GNEE разбира, че няма два идентични проекта.



A правилно позициониран2000kVA маслен-потопен трансформатортрябва да балансира електрическата производителност с-специфичните за обекта ограничения, като гарантира години на надеждно обслужване в жилищни, търговски или индустриални приложения.

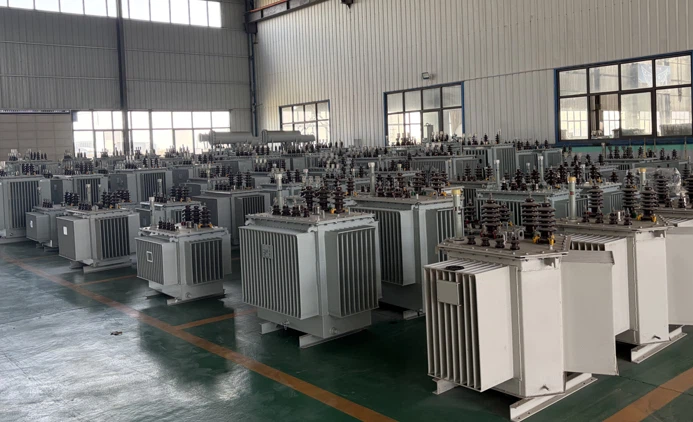

Цех за производство на трансформатори GNEE



Независимо дали сте EPC изпълнител, плановик на комунални услуги или управител на завод, взаимодействието между нивото на напрежение и физическото местоположение определя всичко от напречното-сечение на кабела до отпечатъка на подстанцията. По-долу разбиваме техническите, икономическите и практическите фактори, които управляватизбор на местоположение на 2000kVA маслени-трансформаторикакто при 10kV, така и при 35kV.





The2000kVA маслен-потопен трансформаторпредставлява крайъгълен камък капацитет за разпределена доставка на енергия. Проектирани да намаляват средно напрежение към ниско напрежение, тези устройства обслужват големи жилищни комплекси, пречиствателни станции за вода, производствени съоръжения и търговски центрове.



Техният потопен в масло-дизайн предлага отлично охлаждане, толерантност към претоварване и доказан сервизен рекорд, който надминава алтернативите от сух{1}}тип във външна и полу-открита среда.



Основни атрибути, които правят2000kVA маслен-потопен трансформатортолкова широко възприети включват естествено охлаждане (ONAN), здрави изолационни системи и съвместимост както с 10 kV, така и с 35 kV първични разпределения. Въпреки това нивото на напрежение, избрано на етапа на проектиране, значително влияе къде и как трябва да бъдат инсталирани тези трансформатори.





Напрежението, избрано за a2000kVA маслен-потопен трансформаторзадвижва основните параметри на местоположението. Двата варианта-10 kV и 35 kV – всяка въвежда уникални възможности и ограничения.



Местоположение на обекта Предимства на 10kV 2000kVA маслени-потопени трансформатори

В разпределителни мрежи 10kV,избор на местоположение на 2000kVA маслени-трансформаториима тенденция да благоприятства близостта до центровете на натоварване. 10kV кабелите имат по-висок ток за същата номинална стойност kVA, така че спадът на напрежението и загубите нарастват бързо с разстоянието. Това принуждава проектантите да поставят подстанцията възможно най-близо до крайния потребител-често вътре или в близост до съоръжението, което обслужва. A 10kV/0,4kV2000kVA маслен-потопен трансформаторобикновено се побира в компактни бетонни подложки или -монтирани на земята заграждения, като изискванията за свободно пространство се ръководят от умерено BIL (Основно ниво на изолация). Строителните работи като цяло са по-прости и общият отпечатък остава управляем за градски и полу-градски обекти.



За бърз достъп за поддръжка, 10 kV инсталации могат да бъдат интегрирани в оградени открити дворове или специални вътрешни помещения, при условие че е осигурена подходяща вентилация за естествено охлаждане на маслото. Разстоянията за пожарна безопасност следват IEC 61936-1, но по-ниското ниво на изолация на 10kV2000kVA маслен-потопен трансформатор(LI 75 kV AC 35 kV) намалява минималните разстояния между фаза-към-земя и фаза-към-фаза, като дава на инженерите по-голяма гъвкавост при тесни участъци.



Местоположение на обекта Предимства на 35kV 2000kVA маслени-потопени трансформатори

Когато е избрано захранване от 35kV,избор на местоположение на 2000 kVA маслен-трансформаторпромените в характера. 35kV системите предават енергия по-ефективно на по-големи разстояния, позволявайки на трансформатора да бъде разположен по-далеч от подстанцията на електрозахранването и понякога по-близо до географския център на разпръсната товарна група. По-високото напрежение позволява намалено напречно-сечение на проводника и по-ниски загуби в линията, което може да компенсира разходите за малко по-голям отпечатък на обекта.



Въпреки това, 35kV2000kVA маслен-потопен трансформаторизисква повишени нива на изолация (LI 170 kV AC 70 kV), което се изразява в по-големи физически размери, по-голямо общо тегло (приблизително 7 000 kg срещу 5 500 kg за сравнимо 10 kV устройство) и по-широки разстояния за безопасност.



Фундаментът и ямата за задържане на маслото трябва да бъдат подсилени, а зоните за освобождаване отгоре се разширяват. Коридорите за поддръжка, достъпът за разпределителни уреди със средно{1}}напрежение и координацията на мълниезащитата стават по-взискателни, често изискващи специална сграда на подстанция или просторна външна подредба.





Точенизбор на местоположениеизисква ясна картина на физическите и електрическите разлики между единиците. Таблицата по-долу обобщава типичните технически параметри, с които работят инженерите на GNEE, когато помагат на клиентите да2000kVA маслен-потопен трансформатор.



Параметър	10kV 2000kVA Маслен-потопен трансформатор	35kV 2000kVA Маслен-потопен трансформатор
Номинален капацитет	2000 kVA	2000 kVA
HV рейтинг	10 kV (или 11 kV)	35 kV (или 33 kV)
LV рейтинг	0,4 kV / 0,69 kV	0,4 kV / 0,69 kV
Векторна група	Dyn11 / Yyn0	Dyn11 / Yyn0
Импедансно напрежение	6.0% – 6.5%	6.5% – 7.0%
Метод на охлаждане	ОНАН	ОНАН
Ниво на изолация (HV)	LI 75 AC 35 kV	LI 170 AC 70 kV
Прибл. Размери (Д×Ш×В)	2700×1800×2300 mm	3000×2100×2500 мм
Прибл. Общо тегло	5500 кг	7000 кг
Тегло на маслото	1200 кг	1600 кг
Приложими стандарти	IEC 60076, GB 1094	IEC 60076, GB 1094

Тези стойности пряко влияят върху кабелните канали, логистиката на повдигане и дизайна на основата-всички основни елементи наизбор на местоположение на 2000kVA маслени-трансформатори.





Отвъд нивото на напрежение трябва да бъдат изпълнени няколко универсални изисквания за обекта, независимо дали 10kV или 35kV2000kVA маслен-потопен трансформаторе избрано.



Изисквания за противопожарна безопасност и разстояния за 2000kVA инсталации на маслен-потопен трансформатор

Напълнените с масло-трансформатори изискват стриктно планиране на пожарната безопасност. Както 10kV, така и 35kV инсталациите се нуждаят от-напълнени с чакъл ями за задържане на масло с размери, които да побират 100% от обема на трансформаторното масло, противопожарни-разделителни стени, когато са близо до сгради, и достатъчно пътища за достъп за пожарогасене. Theизбор на местоположение на 2000 kVA маслен-трансформатортрябва да вземе предвид местните противопожарни кодекси и, все повече, екологичните разпоредби относно ограничаването на нефтени разливи.



За 35 kV модули изискваните разделителни разстояния често се увеличават поради по-висока енергия на повреда, което пряко засяга размера на участъка. GNEE винаги препоръчва извършването на-специфична оценка на риска от пожар по време на ранното проектиране.



Фактори на околната среда и достъп при местоположението на потопен маслен-трансформатор 2000kVA

Наводнени равнини, зони с-висока-вода и силно замърсени индустриални зони влошават дългосрочната-надеждност на всяка2000kVA маслен-потопен трансформатор. Изборът на местоположение трябва да избягва-застрашени от наводнения зони; където е неизбежно, трябва да се изградят повдигнати цокли. Адекватен достъп на камион за доставка, повдигане с кран и евентуално-обработване на масло на място не-подлежи на обсъждане. По-голямата физическа обвивка на блок от 35 kV изисква по-широки отвори за врати или порти, детайл, който понякога се пренебрегва до деня на монтажа.

Отблизо-на прецизна намотка на бобина за маслен{1}}трансформатор





Икономическото измерение често определя крайното решение. А2000kVA маслен-потопен трансформатороценени за 10kV имат тенденция да имат по-ниска-цена от завода и по-просто спомагателно оборудване. Въпреки това, ако товарът е далеч от първичната подстанция, разходите за извънгабаритни медни кабели и оборудване за регулиране на напрежението могат да подкопаят тези спестявания. За разлика от тях, 35kV2000kVA маслен-потопен трансформаторпървоначално ще струва повече-както за трансформатора, така и за неговата по-тежка{1}}разпределителна уредба-но може да елиминира скъпите междинни разпределителни стълбове и кабелни трасета.



Разходите за подготовка на площадката също се различават: опцията 35 kV изисква по-големи основи, увеличени разстояния и по-тежки повдигащи машини. Инженерите по приложения на GNEE рутинно помагат на клиентите да моделират общата цена на проекта, вместо да сравняват цените на трансформаторите изолирано, защото само холистичният поглед води до оптималенизбор на местоположение за 2000kVA маслен{1}}потопен трансформатор.





Като фабричен-директен производител, GNEE предоставя задълбочени инженерни способности на всеки2000kVA маслен-потопен трансформаторпроект. Нашият дизайнерски екип приспособява без{1}}натоварване и загуби при натоварване, стойности на импеданса и конфигурации на превключвателя на кран, за да отговарят на вашите точни 10kV или 35kV системни изисквания. Тестваме всеки модул в съответствие с IEC 60076, като извършваме рутинни, типови и специални тестове в нашата-собствена лаборатория, като гарантираме, че всеки трансформатор отговаря на спецификациите за изолация, повишаване на температурата и-якост на късо съединение.



Нашето участие често започва отизбор на местоположениефаза: преглеждаме плановете на обекта, предлагаме шаблони за фундаменти, проверяваме посоките за въвеждане на кабели и съветваме относно втулки и ориентации на охлаждане. Тази пред{1}}продажбена поддръжка намалява изненадите на сайта и безпроблемно интегрира трансформатора в архитектурата на разпределителната мрежа на клиента. Независимо дали имате нужда от компактен 10kV дизайн за тесен промишлен участък или здрава 35kV единица за селско захранване, GNEE разполага със сертифицирани производствени линии и опитна работна сила, за да ви достави.



2000kVA маслен-потопен трансформатор, напълно сглобен и натоварен на камион за изпращане





Theизбор на местоположение на 2000kVA маслени-трансформаторив разпределителни мрежи 10kV и 35kV е мултидисциплинарно предизвикателство, което съчетава електроинженерство, строителни работи, кодове за безопасност и анализ на общите разходи. Лошо разположен трансформатор-без значение колко добре е изграден-ще предизвика оперативни главоболия с години. Чрез партньорство с GNEE вие печелите повече от високо{6}}качествен трансформатор; получавате технически съюзник, който може да ръководи избора ви на напрежение, да оптимизира оформлението на вашия сайт и да достави фабрично-тествано устройство, готово за десетилетия на работа.
