Какъв е стандартният метод на окабеляване за 1500kVA маслен трансформатор?

В съвременните енергийни системи,За какво е стандартният метод на окабеляване1500kVA маслен трансформаторе критична тема за осигуряване на безопасно инсталиране, ефективна работа и-дългосрочна надеждност.



ПриGNEE, ние сме професионален производител на трансформатори, създаден през 2008 г., специализиран в маслени трансформатори, съдове под налягане и стоманени материали. Със силни OEM/ODM възможности, строг контрол на качеството и опит в глобалните проекти, ние предоставяме пълна техническа поддръжка от проектирането до инсталирането.



Методът на окабеляване на 1500kVA маслен трансформатор влияе пряко върху производителността, безопасността и ефективността на поддръжката. Разбирането на стандартните практики за окабеляване помага за намаляване на електрическите повреди, подобряване на разпределението на натоварването и осигуряване на съответствие с международните стандарти.





Преглед на конфигурацията на окабеляване за маслен трансформатор от 1500kVA

Стандартният метод на окабеляване се отнася до това как първичните и вторичните намотки са свързани към електроенергийната система. Общите конфигурации включват:

• Странична връзка с високо напрежение (HV).
• Странична връзка с ниско напрежение (НН).
• Заземителна система
• Вериги за защита и управление

Най-широко използваната векторна група е Dyn11, която осигурява стабилно изходно напрежение и минимизира хармоничните изкривявания.



Значение на стандартния метод на окабеляване за 1500kVA маслен трансформатор

Правилното окабеляване гарантира:

• Безопасно предаване на мощност
• Балансирано разпределение на натоварването
• Намалени загуби на енергия
• Защита срещу късо съединение

Неправилното окабеляване може да доведе до повреда на оборудването или оперативни опасности.





HV странична връзка за 1500kVA маслен трансформатор

Страната с високо напрежение обикновено се свързва към 10kV, 11kV или 33kV захранване:

• Използвайте кабел с подходящ размер и ниво на изолация
• Осигурете правилна последователност на фазите (A-B-C)
• Инсталирайте ограничители на пренапрежение за защита от пренапрежение
• Свържете чрез разпределителна уредба или прекъсвачи

Правилното HV окабеляване е от съществено значение за стабилността и безопасността на системата.



Изисквания за защита при високо напрежение при стандартен метод на окабеляване за 1500kVA маслен трансформатор

Защитните устройства включват:

• Мълниеприемници
• Защита с предпазители или прекъсвачи
• Токови трансформатори (CT) за наблюдение

Тези компоненти предотвратяват повреда от електрически повреди.

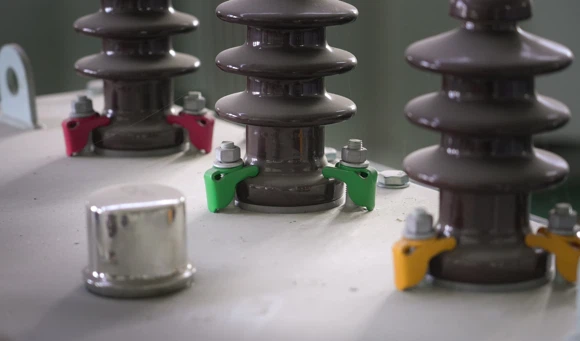

Свързване на трансформатор за високо{0}}напрежение





LV странична връзка за 1500kVA маслен трансформатор

Страната с ниско напрежение обикновено е свързана към разпределителна система 0,4kV:

• Използвайте шини или кабели с достатъчен токов капацитет
• Осигурете правилно неутрално заземяване
• Поддържайте правилно подравняване на фазите
• Свържете се към разпределителни панели или товарни центрове

Надеждно окабеляване за НН осигурява ефективно захранване до крайните потребители.



Разпределение на натоварването при стандартен метод на окабеляване за 1500kVA маслен трансформатор

Балансираното разпределение на натоварването е критично:

• Избягвайте дисбаланс на фазите
• Наблюдавайте редовно токовете на натоварване
• Предотвратете претоварване на всяка отделна фаза

Правилното управление на натоварването подобрява ефективността и продължителността на живота на трансформатора.



Свързване на шина за ниско{0}}напрежение на трансформатор





Изисквания за заземяване за 1500kVA маслен трансформатор

Заземяването гарантира електрическа безопасност:

• Заземете резервоара на трансформатора
• Заземете неутралната точка (ако е приложимо)
• Използвайте заземителна система с ниско{0}}съпротивление

Ефективното заземяване предотвратява токов удар и повреда на оборудването.



Проверка на заземяването при стандартен метод на окабеляване за 1500kVA маслен трансформатор

Редовните проверки включват:

• Измерване на съпротивлението на заземяване
• Проверка на заземяващите връзки
• Осигуряване на проводници без{0}}корозия

Правилната поддръжка на заземяването е от съществено значение за спазването на изискванията за безопасност.





Окабеляване на защитна верига за 1500kVA маслен трансформатор

Системите за защита включват:

• Защита от свръхток
• Диференциална защита
• Уреди за следене на температурата

Тези системи откриват повреди и изолират бързо трансформатора.



Контролно окабеляване по стандартен метод на окабеляване за 1500kVA маслен трансформатор

Контролното окабеляване свързва устройства за наблюдение и управление:

• Температурни индикатори
• Индикатори за нивото на маслото
• Вериги за аларма и изключване

Прецизното окабеляване за управление гарантира-наблюдение в реално време и безопасна работа.



Фабричен панел за изпитване на трансформатори





Параметър	Стойност
Номинален капацитет	1500 kVA
Първично напрежение	10kV / 11kV / 33kV
Вторично напрежение	0,4kV
Векторна група	Dyn11 / Yyn0
Честота	50Hz / 60Hz
Импедансно напрежение	6% – 10%
Метод на охлаждане	ONAN / ONAF
Ниво на изолация	IEC стандарт
Тип заземяване	Твърдо/съпротивително заземяване
Защитни устройства	CT, PT, реле





Професионални производствени възможности за 1500kVA маслен трансформатор

• Над 18 години опит в индустрията
• Усъвършенствани производствени линии и съоръжения за тестване
• Стриктно спазване на стандартите IEC/ANSI
• Силна способност за научноизследователска и развойна дейност и персонализиране



Глобално обслужване и техническа поддръжка за маслен трансформатор от 1500kVA

• Бърза доставка и сигурна опаковка
• Ръководство за монтаж и окабеляване
• След{0}}продажбена техническа поддръжка
• Индивидуални решения за различни индустрии

Ние помагаме на клиентите да оптимизират ефективността на инсталирането и да намалят-дългосрочните оперативни разходи.





разбиранеКакъв е стандартният метод на окабеляване за 1500kVA маслен трансформаторе от съществено значение за осигуряване на безопасен монтаж, стабилна работа и дълъг експлоатационен живот. От връзки с високо и ниско напрежение до системи за заземяване и защита, всеки детайл на окабеляването играе критична роля за цялостната работа.



Поискайте оферта



👉 Търсите високо{0}}качествени маслени трансформатори от 1500 kVA или професионална поддръжка за окабеляване? Свържете се с GNEE днес, за да получите персонализирано решение и най-добрата оферта!



Какво е времето за инсталиране на 1500kVA маслен трансформатор?
Инсталирането на 1500kVA маслен трансформатор обикновено отнема от един до три дни в зависимост от готовността и сложността на обекта.



Каква е ефективността на 1500kVA трифазен маслен трансформатор?
Трифазен маслен трансформатор с мощност 1500 kVA обикновено постига ефективност от 98% до 99%, в зависимост от условията на натоварване и качеството на дизайна.



Какъв е експлоатационният живот на 1500kVA маслен трансформатор?
Добре-поддържан маслен трансформатор от 1500kVA може да работи надеждно от 20 до 30 години или повече.



Каква поддръжка е необходима за 1500kVA маслен трансформатор?
Поддръжката включва редовни проверки на нивото на маслото, тестване на качеството на маслото, анализ на разтворения газ, проверка на втулки и уплътнения и почистване на радиатори.



Колко често трябва да се проверява маслен трансформатор от 1500 kVA?
Препоръчват се рутинни проверки на всеки 6 до 12 месеца, докато цялостна поддръжка трябва да се извършва на всеки 2 до 3 години.
