2500kVA разпределителен трансформатор: Максимален капацитет на претоварване при ONAN/ONAF комбинирано охлаждане

За промишлени предприятия, центрове за данни и големи търговски комплекси,2500kVA разпределителен трансформаторе критичен актив. Но когато летните пикове ударят или производствените линии се разширят, всеки инженер пита:Колко претоварване всъщност може да понесе моят трансформатор от 2500 kVA?



Отговорът се крие по-конкретно в метода му на охлаждане-ONAN/ONAF комбинирано охлаждане.



Като професионален производител на трансформатори с над 18 години опит в износа,GNEEпроектира и доставя 2500kVA единици, които безопасно постигат25–33% допълнителен капацитетбез промяна на рейтинга на табелката.



Това ръководство обяснява-ограниченията в реалния свят, избора на материали, планирането на размерите и плавния избор, за да ви помогне да увеличите максимално инвестициите си.

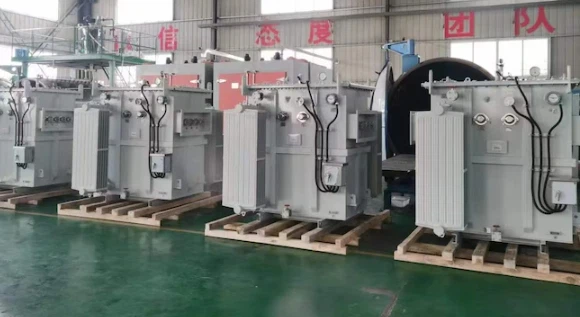

2500kVA разпределителен трансформатор





Най-модерно2500kVA разпределителни трансформаториса изградени с дву{0}}степенно охлаждане:ОНАНза базов товар иONAFза пиково търсене. Разбирането на тази хибридна система е ключът към безопасното претоварване.



Какво е ONAN охлаждане за 2500kVA модул?

ONAN (масло, естествен въздух, естествен):Без фенове. Горещото трансформаторно масло се издига естествено в радиаторите, където околният въздух тече пасивно.

• Базов капацитет: 2500kVAнепрекъснато.
• Най-добро за:Постоянни натоварвания, тиха среда (напр. болници или жилищни подстанции).



Какво е ONAF охлаждане за 2500kVA модул?

• ONAF (Oil Natural Air Forced):Същата циркулация на маслото, новентилатори нагнетяват въздухнад радиаторите, извличайки топлина много по-бързо.
• Капацитет на претоварване (с включени вентилатори):Типично3125kVA до 3333kVA(25–33% увеличение).
• Най-добро за:Индустриални пикове, горещ климат или спешно резервно копие.



Максимално безопасно претоварване – Експертни указания

Режим на охлаждане	Непрекъснат капацитет	2-часов авариен капацитет	1-час пик (с предварително зареждане<80%)
Само ONAN	2500kVA	2750kVA (с предупреждение за температура на маслото)	3000kVA (риск от ускорено стареене)
ONAF е ангажиран	3125kVA	3300kVA	3500kVA(само ако е околна<30°C)



Критичен:Дори и с ONAF, повишаването на температурата на намотката трябва да остане по-малко или равно на 65 градуса съгласно IEC 60076. GNEE вграждавлакнесто-оптични сензори за температура на намоткатавъв всеки модул от 2500kVA, за да се осигури безопасно динамично претоварване.





При посочване на a2500kVA разпределителен трансформатор, материалът на проводника пряко влияе върху цената, размера и ефективността.



Медни намотки – по-висока цена, по-добра производителност

• Проводимост:Медта е ~40% по-проводима от алуминия.
• Предимство в размера:2500kVA меден{1}}трансформатор може да бъде15–20% по-малъкв отпечатък и тегло.
• Сила:По-добра издръжливост на късо{0}} съединение – критично за индустриални мрежи с чести повреди.
• Продължителност на живота:Медта не пълзи или се разхлабва в продължение на десетилетия.



Алуминиеви намотки – по-ниска първоначална цена

• Цена:Обикновено30–35% по-евтиноотколкото мед за същия рейтинг от 2500kVA.
• недостатък:Необходимо е по-голямо{0}}напречно сечение – води до aпо-обемист трансформатор(добавя ~300–400 mm към дължината).
• риск:Изисква перфектни болтови връзки; в противен случай топлинното разширение може да причини разхлабване.



Таблица за бързо сравнение (2500 kVA, 11/0,4 kV, 50 Hz)

Параметър	Медни намотки	Алуминиеви намотки
Ефективност (@75% натоварване)	99.2%	98.8%
Прибл. тегло	4,200 кг	5,100 кг
Отпечатък (Д×Ш×В)	2400×1600×2200 мм	2700×1750×2300 мм
Сила-на късо съединение	Отлично	Умерен
Индекс на цените	1.4x	1.0x
Препоръка на GNEE	Индустриален / център за данни	Селски / бюджетни проекти





Много клиенти на GNEE изпращат снимки на съществуващи „тухлени къщи“ или компактни сглобяеми подстанции с въпрос:Тук може ли да се побере трансформатор 2500 kVA?Отговорът зависи от метода на охлаждане и избора на материал.



Типични размери на трансформатора 2500kVA (мед, готов за ONAN/ONAF)

Компонент	Дължина	ширина	Височина
Резервоар (без радиатори)	2000 мм	1200 мм	1800 мм
С радиатори ONAN	2400 мм	1600 мм	2200 мм
С добавени фенове на ONAF	+100 мм	същото	+50 мм



Минимални изисквания за свободно пространство за безопасна работа

• Въздушен поток:поне800 ммот всички страни за ONAN охлаждане;1000 ммот страната на феновете на ONAF.
• Ограничаване на маслото:Оставете място за преградна стена или тава за отцеждане (обикновено 110% от обема на маслото – ~3000 литра за 2500kVA модул).
• Отваряне на вратата:Ако влизате в "жилище", вратата трябва да бъде най-малко2500 mm височина × 1800 mm ширина.
• Вентилация:Дори и с ONAF стаята се нуждае от всмукателни жалузи и изпускателни вентилатори – в противен случай горещият въздух рециркулира и охлаждането се проваля.





Типът масло оказва влияние върху пожарната безопасност, риска за околната среда и живота на трансформатора. За а2500kVA разпределителен трансформаторработещи под ONAN/ONAF натоварвания, ето вашето ръководство.



Минерално масло – стандартният избор

• Плюсове:Най-ниска цена, отлична диелектрична якост, широко достъпна.
• Минуси:Ниска точка на запалване (~160 градуса) – висок риск на закрито или в близост до горими материали.
• Най-добро за:Външни подстанции, отдалечени райони или където бюджетът е основен.



Естествен естер (FR3) или синтетичен естер

• Плюсове: Fire point >300 градуса (течност от клас K-), биоразградима, удължава живота на хартиената изолация с 5–8 години.
• Минуси:2–3 пъти по-скъпо от минералното масло, по-вискозно (по-бавна естествена циркулация – изисква малко по-големи радиатори).
• Най-добро за:Вътрешни инсталации, търговски центрове, болници, екологично чувствителни обекти.



Таблица за бърз избор

Тип течност	Пожарна точка	Биоразградим	Въздействие на ONAN/ONAF	Премиум срещу Минерал
Минерално масло	160 градуса	не	Стандартно изпълнение	0%
Естествен естер (FR3)	330 градуса	да	Необходим е +5% размер на радиатора	+120%
Синтетичен естер	310 градуса	Частичен	Без промяна	+150%



Независимо дали изберетеОНАНза простота илиONAFза максимална гъвкавост,2500kVA разпределителен трансформаторможе да доставидо 3333kVAкогато е указано и се използва правилно. Медните намотки ви дават по-малък отпечатък; алуминият спестява първоначални разходи. Минералното масло работи на открито; естерното масло предпазва хората и планетата.



Не предполагайте границата на претоварване.Изпратете GNEE вашитепрофил на натоварване, околна температура и снимки на подстанцията. Нашите инженери ще отговорят в рамките на 8 часа с:

• A персонализирана таблица за изчисляване на претоварването(ONAN срещу ONAF за вашия конкретен сайт)
• Цитат мед срещу алуминий+ чертеж с размери
• Препоръка за минерално или естерно масловъз основа на риска от пожар



Получете оферта



ЧЗВ



Колко масло има в трансформатор 2500 kVA?

Трансформаторното масло на 2500 kVA, 13,8 kv монтиран на подложка трансформатор е383 гал. 2500 kva трансформатор тегло е около 13889lbs. Обикновено 1 x 40 HQ може да зареди 4 единици 2500kva, 13,8 kV монтирани на подложка-трансформатори за Северна Америка.



Колко тежи трансформатор 2500kva?

Теглото на трансформатора е 2500 kvaоколо 13889lbs. Обикновено 1 x 40 HQ може да зареди 4 единици 2500kva, 13,8 kV, монтирани на подложка-трансформатори за Северна Америка.



Колко kW може да издържи трансформатор от 2500 kVA?
Зависи от фактора на мощността. С типичен индустриален коефициент на мощност от 0,85, той се справя приблизително2125 kW(2500 *0,85) реална мощност. При единичен фактор на мощността той може да се справи с 2500 kW.



Какъв е токът на пълно натоварване при 480V?
Трифазен трансформатор от 2500 kVA обикновено има ток на пълно натоварване от3007 амперапри 480V. При 240V той е 10 416 ампера, а при 600V е 2406 ампера.



Каква е типичната ефективност?
Ефективността често е по-голяма от 99%, често отговаряща или надвишаваща глобалните разпоредби за еко{1}}дизайн (като DOE 2016).



Може ли да се претовари?
Да, медни{0}}трансформатори 2500 kVA често позволяват краткотрайно-претоварване до 150% от номиналния капацитет (напр. за не повече от 2 часа), при условие че температурата на маслото се следи (По-малко от или равно на 95 градуса)
