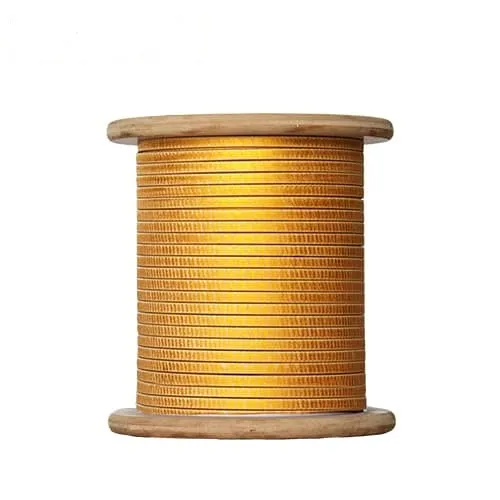

Медна жица, покрита с влакна

Проводник: мед;
Форма: Кръгла и плоска;
Диаметри: Кръг: варира от 2,0 до 7,0 мм, което означава 12-1 AWG или 14-1 SWG; Заплата: A: 1-10, B: 3-35;
Термичен клас: 155c, 180c

Технически спецификации на проводника на Fiberglass, обвит

Медният проводник, покрит с фибростъкло, обгърнат от стъклени влакна Cu проводник е вид електрически проводник, който е изолиран със слой стъкло от влакна. Този тип изолация осигурява комбинация от електрическа изолация и механична якост. И обикновено се използва в различни приложения, включително трансформатори, двигатели и друго електрическо оборудване, където е необходима комбинация от електрическа изолация, топлинно съпротивление и механична якост. Специфичните изисквания на приложението ще диктуват избора на изолационни материали и конструкция.

Структура на медната тел от стъкло от влакна

Изолация от фибростъкло: Медният проводник е покрит със слой от фибростъкло, за да осигури електрическа изолация. Фибростъклото, известно още като стъклени влакна, е силен и издръжлив материал, който предлага добри електрически изолационни свойства. Той помага да се предотврати късо съединение и гарантира безопасното предаване на електрически токове.

Емайлово покритие (незадължително): В някои случаи може да има допълнително емайлово покритие на медния проводник, преди да се нанесе изолацията от фибростъкло. Този емайлен слой осигурява допълнителна защита срещу фактори на околната среда и спомага за подобряване на общата издръжливост на жицата.

Меден проводник: Ядрото на жицата е изработена от мед, силно проводим метал, който обикновено се използва в електрически приложения. Медта осигурява отлична електрическа проводимост, което я прави подходящ за ефективно предаване на електрически сигнали.

Име: Плоско покритие от фибростъкло Електрически алуминий /медна тел
Приложение: Средни и електрически мотор и намотки на трансформатора, намотка на инструментариум, трансформатори, телекомуникационно оборудване.
Материал на проводника: Мед/Алуминий тип: Изолиран
Тип проводник: Твърда изолация: Фибростъкло, полиестерен филм или полиимиден филм
Температурен клас: 130, 155, 180, 200 ° C слоеве: единични, двойни или персонализирани
Диаметър на мед или алуминиев кръгъл тел: φ1.00-φ6.00mm
Плосък размер (алуминий): a: 0.90-6.30mm b: 2.00-25.00mm плосък размер (мед): a: 0.80-5.60mm b: 2.00-22.00mm
Характеристики: Отличен топлинен шок, придържане и гъвкавост
Стандарт: IEC, NEMA, GB, JIS, GB/T7672, IEC60317 Сертифициране: SGS, UL, ISO, ROHS

Алуминиевата/медната жица, покрита с фибростъм, е според изискването на клиентите, алуминиевият/медният проводник е равномерно покрит с един или два слоя не - алкално фибростъкло, след което е импрегниран в съвместим изолация на необходимия термален клас, изпечен, за да се направи цяло между полиестер и полиминиев/много мед (вариант, който се прилага на фиброглас и алуминиев/мед -мед (след това да се припише между полиминиев алуминиев/вариант).

Стъклото в стъклото, покрито с изолирана правоъгълна плоска алуминиева жица, може да се нанася във форма на тъкана лента или като непрекъснато влакно. Това се оказа ефективна изолация, осигуряваща намотки на намотките с по -висока термична стабилност, адекватни електрически свойства и добра устойчивост на абразия след лакиране. Стъклото се свързва с лак за диелектрична якост за подобряване на механичните свойства.

Проводниците за затворени стъкло (голи или емайлирани) са много подходящи за намотки на електрически двигателни статисти, генератори, специални трансформатори и двигатели с високо напрежение. Като цяло тази изолация може да се приложи, когато се изискват висока механична якост и свойства с висока изолация. Той показва много висока степен на механична и термична стабилност.

Голата електрическа алуминиева жица от процеса на екструзия е най -идеалните материали за производство на изолирана от фибростъкло изолирана плоска квадратна алуминиева тел.

Най -често срещаното приложение е в моторите на Traction. Той показва много висока степен на механична и термична стабилност, или за изолация от клас F и H, когато се импрегнира с полиестер, полиестер имид или импрегниращи лакове на основата на епоксиди. За по -висок термичен клас, стъклените влакна - проводниците могат да бъдат импрегнирани със силиконови смоли от термичен клас 200.

Общи типове:
1. Мед / алуминиева плоска тел с единични стъклени влакна
Структурата на единично стъкло и двойно стъкло емайлирана кръгла алуминиева тел плоска алуминиева намотка на тел е основно същата като тази на стъклената тел, с изключение на това, че голата жица се заменя с емайлирана тел. Този вид намотка за намотка е "подсилена изолация", която е приложима за намотките на двигателните електрически продукти с високо работещи напрежения и изисквания за висока надеждност. Например, едно стъкло емайлирана кръгла медна тел може да се използва за намотки на двигателя в тежки работни среди като мини. Съществуват 130-220 различни индекса на температурата за „ядрото“ на лака, но тъй като индексът на максимално температурно съпротивление на свързващия лак е 180, индексът на температурата на този тип намотката е само 130, 155 и 180.

2. Мед / алуминиева плоска тел с двойна стъклена влакна
За тел с двойно стъклено нишка, стъклена нишка и полиестерна нишка обикновено се използват за потапяне и покриване на съответната специална боя за тел с покритие от стъклено нишковидни нишки за непрекъснато намотка, която трябва да се изсушава. Двойното стъклено влакно трябва да бъде покрито два пъти в двете посоки на въртене. Обикновено се използва за големи електрически уреди като трансформатори и заваръчни машини.
Двойните стъклени нишки също могат да покрият емайлирани проводници, така че да могат да се получат както характеристиките на съпротивлението на налягането на емайлирани проводници, така и характеристиките на топлинното съпротивление на стъклените нишки. Двойната стъклена тел, увита тел е медна жица, обвита със слой стъклена тел за изолация.

3. Запазена жица от стъклени влакна, опакована
Структурата на изолацията на този тип намотката на намотката първо се увива с филм на жицата и след това се увива с единични или двойни стъклени влакна. Той трябва да бъде импрегниран с несъвместимо изолационно покритие на необходимия термичен клас и печен, за да образува цяло между стъклените влакна, филма и проводника. Продуктът се характеризира със сравнително тънка дебелина на изолацията и висока стойност на напрежението на издържане. Той е особено подходящ за високо - Намотки на двигателя на напрежението с работно напрежение от 6kV и намотки на други двигатели и електрически продукти. Индексът на температурно съпротивление на този продукт е 130, 155 и 180/200. Увитият полиестерен филм с индекс на температурно съпротивление от 130, увитият полиестеримиден филм с индекс на температурно съпротивление от 155 и 180/200 или полистеримид F46 композитен филм (изолационната гъвкавост на намотката на последния е по -добра, отколкото тази на първия), дебелината на филма обикновено е с дебелина 0,05 мм. Ако се използва 0,02-50,03 мм, продуктът с номинална дебелина на изолацията от 0,02 мм може да се направи чрез добавяне на едно стъклено влакно. Напрежението на разпадането му е не по -малко от 2500V, а изолационната му характеристика е по -добра от това на емайлирана стъкло, облечена медна плоска жица.
Този продукт има устойчивост на разрушаване на напрежението и степени на съпротивление на температурата от 130, 155, 180 и 200. Той се използва широко за намотки на реактори, трансформатори, двигатели или други подобни електрически продукти.
Филмът от полиестер или полиимид се припокрива с повече от 30%, а връщането на два слоя стъклени влакна трябва да бъде противоположно. Тел от клас F трябва да бъде потопен в изолационна боя от клас F, а тел от клас H трябва да се потопи в клас H изолационна боя
155 клас, увит от филмов тел (мед и алуминий): Изолационната структура се образува от долния полиестер филм плюс стъклени влакна и специална изолационна боя, обгърната с изолация след високо - температурно печене и втвърдяване. В сравнение с единична жица, обвита с тел, тя има отлични електрически характеристики, отлична устойчивост на износване и висока механична якост на увитата жица и подобрява защитата на околната среда на продукта. Докато осигуряват отлично намотка за формиране на адаптивност, трансформатори, двигатели Отлични характеристики в реактора и други полета.
Клас 180/200 филмов увита жица (мед и алуминий): Изолационната структура се образува от долния полиимиден филм плюс стъклени влакна и специална изолационна боя, обвита след високо - температурно печене и втвърдяване. В сравнение с единична жица, обвита с тел, тя значително подобрява електрическата характеристика и температурното съпротивление на продукта. В същото време той има отлична устойчивост на износване и висока механична якост на живата жица, и подобрява опазването на околната среда на продукта. Докато гарантира отлична адаптивност на формирането на навиване, тя е видна в полетата на трансформатори, двигатели, реактори и т.н., където изискванията за електрическо и температурно съпротивление са високи.

Стъкло - покрита с влакна жица

Тест:
