Хартия - Изолиран магнитен проводник, известен също като хартия - покрит проводник, хартия - изолиран магнитен проводник, хартия - покритата намотка е вид електромагнитна жица, широко използвана в електрически приложения.
Проводимо ядро: алуминий / мед
Типове хартия за изолация: хартия от Nomex / Kraft Paper
Форми: кръгли / плоски (правоъгълни)
Име:Изолационна хартия за намотка на хартия
Измерение:
- Медна плоска жица: A: 0,90-5,60mm B: 2.00-16.00mm
- Алуминиев правоъгълен тел: дебелина (а): 1,0 ~ 8,0 мм; Ширина (б): 3,0 ~ 25,0 мм
Тип хартия за изолация:Kraft Electrical Paper / Nomex хартия / HPI - Зелена / Марка хартия и т.н.
Дебелина на изолацията:Единичен, двоен или според вашето изискване
Стандарт:IEC, NEMA, GB, JIS
Опаковка:30kg ~ 150kg poly - дървена шпула, може да персонализира проводниците за опаковане на проводниците
Приложение:Масло - потопени трансформаторни намотки; средна и голяма подстанция
Хартия - Изолирани плоски проводници се произвеждат като отделен проводник или като мулти - проводник (близнак или тройка). Техническата спецификация трябва да бъде съгласно IEC60317-27, GB/T7673
Материал
Материалът на проводника се използва съгласно GB/T5584 или DIN EN 13601. Cu - ETP или Cu - на се използват предимно и ако се поиска, може да бъде доставен с увеличаване на якостта.
Проводникът може да бъде гола правоъгълна медна или емайл правоъгълна мед или гола правоъгълен алуминий
| CPR1 | Rp0.2 по -малко или равен на 180n/mm2 | Толеранс 0 +20% |
| CPR2 | 180 | Толеранс 0 +20% |
|
| CPR3 | 220 | Толеранс 0 +20% |
|
Изолирана хартия
Можем да произвеждаме с основно всякакъв вид изолирана хартия, като: целулозна хартия, сложна хартия, хартия с лепило. Крафт хартия

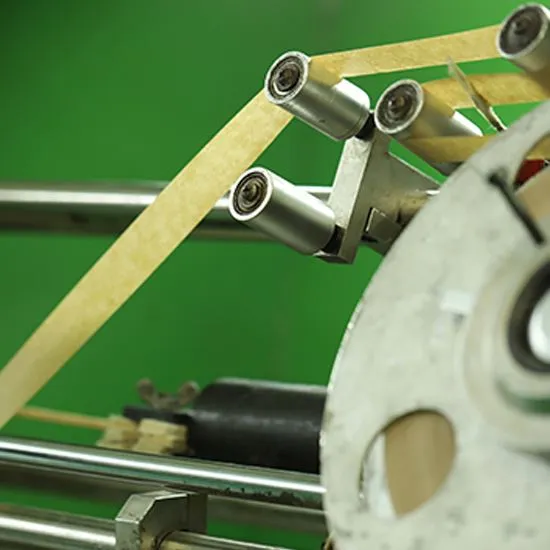

Метод за опаковане
За да отговорим на различни изисквания на клиентите и приложението, можем да използваме различни
Методи за опаковане според конструкцията на хартиения изолационен слой.
Метод 1: дупе - опаковане на раната
Метод 2: Припокрива се опаковане
Метод 3: Заключена опаковка
| Брой жица | Спецификация/mm | Вътрешен изолиран слой | Проводник извън изолиран слой |
| 1 | Ширина 4.00 ~ 18.50 | 3 × 4 слоя | |
| Дебелина 1,00 ~ 10,00 | |||
| 2 | Ширина 4.00-18.50 | 4 слоя | 3 × 4 слоя |
| Дебелина 1,00-4,00 | |||
| 3 | Ширина 4.00 ~ 18.50 | 4 слоя | 3 × 4 слоя |
Предимства на изолационната хартия на навиване на хартия
Изолационна хартия:Изолацията, предоставена от високо - хартия, която предлага отлични диелектрични свойства. Това гарантира ефективна защита срещу електрическа проводимост и свежда до минимум риска от късо съединение.
Топлинна стабилност:Изолацията на хартията осигурява добра термична стабилност, като прави хартия - покрит проводник, подходящ за приложения, където температурните изменения са проблем. Тази функция допринася за надеждността и дълголетието на проводника.
Гъвкавост:Здравата конструкция и определена гъвкавост са изгодни по време на инсталационните процеси и когато жицата е подложена на огъване или намотка в електрически компоненти.
Ефективност на навиване:Гладката повърхност на хартиената изолация улеснява ефективното намотка по време на производствения процес. Това води до намотки с равномерни слоеве, оптимизиране на работата на електромагнитни компоненти като трансформатори и индуктори.
