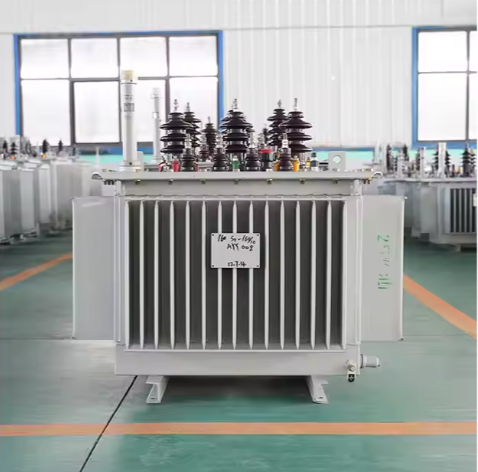

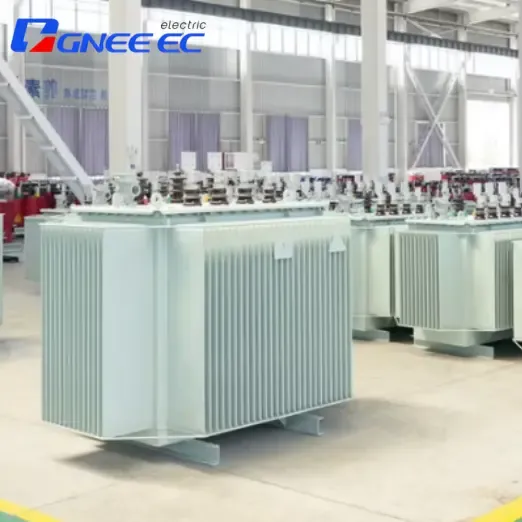

50KVA\/10KV ламиниран трансформатор на дистрибуция на ядрото
Capacity: 50 kva
Delivery Година: 2024
Country: Мексико
Scenario на приложение: Захранване за промишлени производствени линии.
Advantage Описание: Адаптивността на широкия температурен диапазон (-30 степен към +60 градус) осигурява надеждна работа в тропическия климат.
Имате въпроси? Търговските представители на Gnee са достъпни за чат на живо сега
Изпратете имейл:sales@gneeelectric.com
Тел:+8615824687445
Атрибути на продукта
Този „Transformence на основната дистрибуция“ възприема „основна технология“, предлагайки следните основни характеристики:
Дизайн с ниска загуба: Оптимизираната изолация на междинната игра и структурата на магнитната верига намаляват загубите на вихровия ток с над 30%, превъзхождайки традиционните твърди трансформатори.
Висока адаптивност: Издържа на колебанието на напрежението ± 10% при напрежение с номинално 10 kV, като гарантира стабилност при нестабилни условия на мрежата.
Компактна структура: Увеличената плътност на ламинирането намалява обема на ламинирания ламиниран маслен трансформатор на silicon с 20% в сравнение със твърди модели със същия капацитет, опростявайки транспорта и монтажа.
Съответствие на околната среда: отговаря на стандартите на IEC 60076; Дизайнът без масло минимизира рисковете за околната среда.
Модулна мащабируемост: Поддържа паралелна работа за гъвкава адаптация към нуждите на мощността, варираща от 50 kVa до 500 kVa.
Параметър на продуктите
| Номинална способност (KVA) | H.V. (KV) | Обхват на подслушване | L.V. (KV) | Векторна група | Загуба (KW) | Ток без натоварване (%) | Импедансно напрежение (%) | Вейght (kg) | ||
| Загуба на натоварване | Загуба без товар | масло | Общо | |||||||
| 30 | 6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn 0 Dyn11 |
0.6 | 0.10 | 0.80 | 4 | 75 | 295 |
| 50 | 0.87 | 0.13 | 0.75 | 90 | 390 | |||||
| 63 | 1.04 | 0.15 | 0.70 | 100 | 450 | |||||
| 80 | 1.25 | 0.18 | 0.70 | 105 | 485 | |||||
| 100 | 1.50 | 0.20 | 0.65 | 115 | 555 | |||||
| 125 | 1.80 | 0.24 | 0.65 | 135 | 660 | |||||
| 160 | 2.20 | 0.27 | 0.60 | 150 | 790 | |||||
| 200 | 2.60 | 0.33 | 0.60 | 190 | 940 | |||||
| 250 | 3.05 | 0.40 | 0.50 | 205 | 1095 | |||||
| 315 | 3.65 | 0.48 | 0.45 | 250 | 1255 | |||||
| 400 | 4.30 | 0.57 | 0.40 | 265 | 1375 | |||||
| 500 | 5.10 | 0.68 | 0.40 | 300 | 1680 | |||||
| 630 | 6.20 | 0.81 | 0.40 | 410 | 1850 | |||||
| 800 | 7.50 | 0.98 | 0.40 | 500 | 2260 | |||||
| 1000 | 10.30 | 1.15 | 0.30 | 4.5 | 510 | 2390 | ||||
| 1250 | 12.00 | 1.36 | 0.30 | 570 | 3370 | |||||
| 1600 | 14.50 | 1.64 | 0.30 | 635 | 3950 | |||||
| 2000 | 17.50 | 2.05 | 0.50 | 750 | 4715 | |||||
| 2500 | 21.20 | 2.50 | 0.40 | 800 | 5005 | |||||

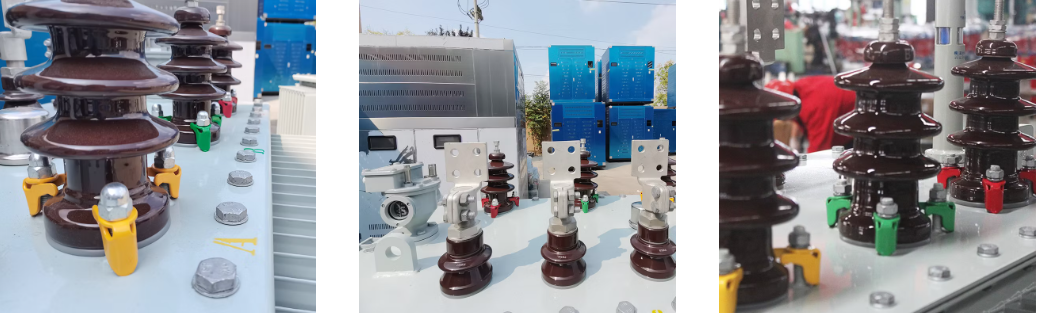

Подробни снимки
Приложими полета
„Трансформаторът на основното разпределение“ се използва широко в:
Индустриални енергийни системи: Терминали за разпределение на мощността за фабрики, мини и пристанища, справяне с енергийната ефективност и стабилността при сценарии с високо натоварване.
Интеграция на възобновяема енергия: оборудване, обвързано с решетка за слънчеви и вятърни централи; Неговият дизайн с ниска загуба увеличава използването на възобновяема енергия.
Захранване от отдалечена площ: Лекият silicon стомана ламинирана петролна трансформатор е подходящ за планински или островни райони със сложен терен, докато ламинираното му ядро осигурява надеждна доставка на мощност.
Интелигентни надстройки на решетката: Съвместим с интелигентни измервателни уреди и автоматизирани системи за управление, задоволяване на нуждите от модернизация на мрежата, управлявана от IoT.
Ръководство за инсталиране
Следвайте тези стъпки, за да инсталирате Ламиниран основен разпределителен трансформатор:
Технология за разпределение на безконтакт
Подготовка на фондацията:
Осигурете плоско място за инсталиране със запазено вентилационно пространство (минимум 1 метър от стени).
Поставете изолирана основа с устойчивост на заземяване по -малко или равно на 4Ω.
Работа с оборудване:
Използвайте мотокари или кранове, за да позиционирате нежно ламинираното масло от ламиниран маслен трансформатор, избягвайки деформацията на сърцевината.
Проверете уплътненията за целостта, за да предотвратите влагането на влага или праха по време на транзит.
Електрически връзки:
Свържете високо напрежение (10 kV) и терминали с ниско напрежение (400 V) на диаграми на окабеляване, като осигурите строги връзки.
Инсталирайте Lightning Arresters и устройства за защита от претоварване, съответстващи на местните електрически кодове за безопасност.
Въвеждане и тестване:
Измерете съпротивлението на изолацията (по -голямо или равно на 200 MΩ) с мегохметър преди захранването.
Провеждайте 1- час тест без зареждане, наблюдение на температурата и нивата на шума (по-малко или равно на 55 dB); гарантирайте, че няма анормални вибрации или миризми.
Бележка за безопасност: Винаги носете изолирана защитна предавка по време на монтажа и избягвайте директен контакт с терминали с високо напрежение.
Защо да ни изберем?
Gnee Group:
Глобален експерт по интеграция на веригата за доставки на трансформатори (2008 - Настоящ)
Основана в 2 0 08, Gnee Group е претърпял петнадесет години отглеждане на дълбоки индустрии, като успешно се трансформира от регионален търговец в глобален експерт по управление на веригата за доставки. Като пионер в интеграцията на веригата на стоманодобивната промишленост, групата е създала система за целеви стойности в пълен цикъл, която обхваща поръчки за суровини, координация на производството, оптимизация на логистиката и терминални услуги, като поставя иновативен оперативен показател в глобалния сектор за разпространение на трансформатори. В ерата на индустрията 4.0, Gnee Group се ускорява към целта си да стане глобален интегратор OfTransformer Industry стойност чрез цифрово преструктуриране и изграждане на зелена верига на доставки.
Сертификат за сертифициране на SGS

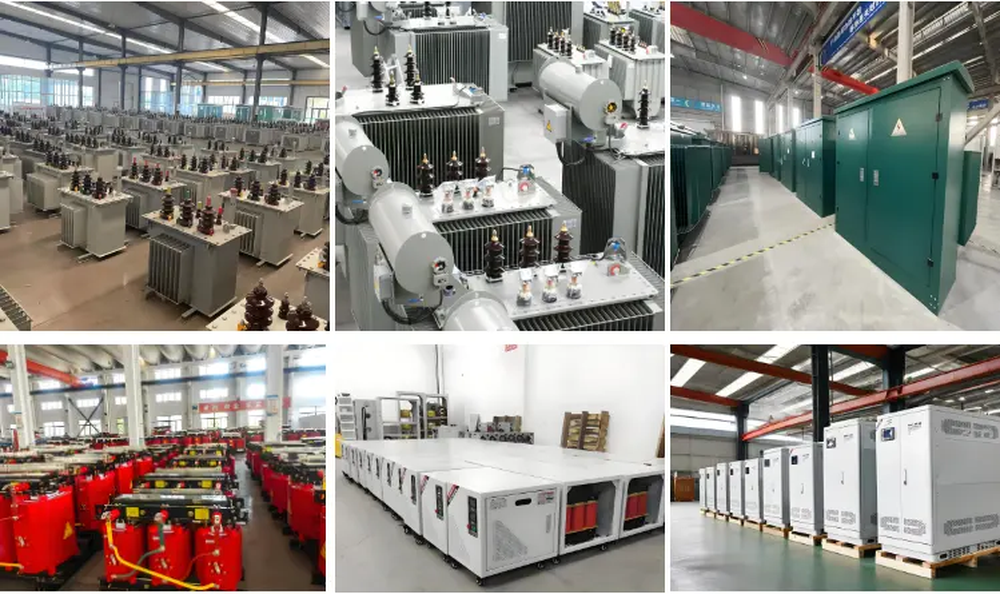

Производствена среда
Нашата фабрика
Опаковане и доставка
Често задавани въпроси
Q1: Как да избирате между по-големи масла, сух тип или аморфни сплавски трансформатори въз основа на нуждите?
A: Изменени с масло трансформатори (напр. 30-2500 kVA\/10 kV маслено трифазно двуфазно двойно навиване):
Приложими сценарии: Големи фабрики, подстанции, разпределение на мощността с високо напрежение на открито.
Предимства: Отлично разсейване на топлина за високи товари и среди с висока температура, но изисква предотвратяване на пожари и предпазни мерки за изтичане на масло.
Сухи тип трансформатори (напр. Тип епоксидна смола, сух тип двойно навиване):
Приложими сценарии: Инсталации на закрито (напр., Центрове за данни, търговски сгради), среда със строги изисквания за пожарна безопасност.
Предимства: Няма изолационно масло, без замърсяване, нисък шум, но изисква вентилация за разсейване на топлина.
Аморфни сплавски трансформатори (напр. Аморфна сплав сух тип):
Приложими сценарии: приложения за мрежа, селски захранване, енергийно ефективни системи.
Предимства: Намалява загубата без натоварване с над 70%, по-висока ефективност от традиционните трансформатори, идеални за дългосрочни операции с ниско натоварване.
Q2: Кое оборудване е подходящо за трансформатори на токоизправител (30-3200 kVA тип токоизправител)?
О: Проектиран специално за оборудване на токоизправител, като например:
Електроплаване, електролитични клетки.
Производство на алуминий\/медна електролиза.
DC моторни задвижващи системи.
Характеристики: Трифазен вход, регулируем изход на DC напрежение. Забележка: Хармоничните натоварвания могат да повлияят на работата на трансформатора.
Q3: Какви са разликите между сглобяемите подстанции (европейски стил) и комбинирани трансформатори (комбиниран тип)?
О: Сглобяеми подстанции:
Висока интеграция: Включва трансформатори, шкафове с ниско напрежение и устройства за защита, предварително инсталирани в устойчиви на атмосферни влияния\/пожароустойчиви заграждения.
Приложими сценарии: Бързо разгръщащи се системи за захранване на открито (напр. Временни строителни площадки, отдалечени райони).
Комбинирани трансформатори:
Функционална интеграция: Обикновено комбинира трансформатори, измервателни устройства и защитно оборудване, за да опрости разпределението на мощността.
Приложими сценарии: Центъри за разпределение на електроенергия за малки\/средни фабрики или търговски комплекси.
Q4: Какъв е методът за регулиране на напрежението за 30-2500 kVA двойно намощващо се регулируеми трансформатори на напрежение?
A: Нерегулируем тип: Фиксирано изходно напрежение, зададено във фабрика (например, 10 kV вход → 400 V изход); Без корекция на място.
Приложими сценарии: Стабилни среди на напрежение с минимални колебания на натоварването (напр. Фиксирани производствени линии).
За регулиране на напрежението изберете трансформатори, променящи на зареждане (персонализирани).
Q5: Какви са температурните съпротивление и продължителност на живота на епоксидните смоли, сухи трансформатори?
A: Температурно съпротивление: клас F (155 градуса) или клас H (180 градуса), с капацитет на претоварване до 1,5 × мощност с оценка.
LifeSpan: Над 20 години при нормална работа, но изисква редовни проверки на изолационни и охлаждащи системи за намотка.
