Неизправности на стъпалния превключвател и методи за проверка за 1500kVA маслени разпределителни трансформатори

В електроразпределителните системи,Грешки и методи за проверка на чейнджъра за докосване1500kVA маслени разпределителни трансформатори са от съществено значение за поддържане на стабилност на напрежението и безопасност при работа.



ПриGNEE, ние сме професионален производител на трансформатори от 2008 г., специализирани в маслени трансформатори, оборудване под налягане и стоманени материали със силни OEM/ODM възможности. С богат опит в износа и строг контрол на качеството, ние предоставяме надеждни трансформаторни решения и техническа поддръжка на глобални клиенти.



Стъпният превключвател е критичен компонент в 1500kVA маслен разпределителен трансформатор. Той регулира нивата на напрежение, за да съответства на изискванията за натоварване. Въпреки това, поради честата работа и механичното износване, стъпалните превключватели са податливи на повреди. Разбирането на тези проблеми и прилагането на ефективни методи за проверка може значително да удължи живота на оборудването и да намали времето за престой.





Структура на стъпален превключвател в 1500kVA маслени разпределителни трансформатори

Крановият превключвател обикновено включва:

• Докоснете селектор
• Диверторен превключвател
• Контактна система
• Работен механизъм



Има два основни вида:

• Изключен{0}}превключвател на стъпала (OCTC)
• Стъпков превключвател при-натоварване (OLTC)

Всеки тип има различни изисквания за поддръжка, но и двата са жизненоважни за регулиране на напрежението.



Принцип на работа на стъпален превключвател в 1500kVA маслени разпределителни трансформатори

Стъпните превключватели регулират съотношението на намотките на трансформатора, за да регулират изходното напрежение. Това се постига чрез превключване между различни позиции на крана. Плавното превключване осигурява непрекъснато захранване и предотвратява колебанията на напрежението.

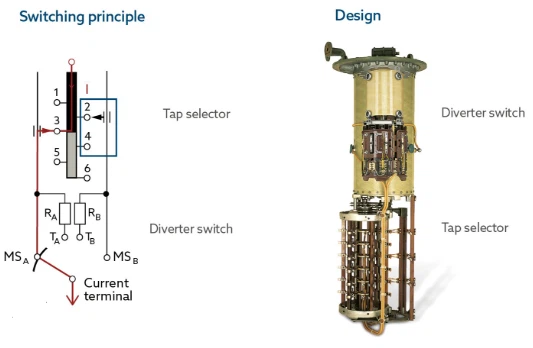

Вътрешна структура на стъпалния превключвател





Механични неизправности в стъпалния превключвател на 1500kVA маслени разпределителни трансформатори

Механичното износване е един от най-често срещаните проблеми:

• Контактно износване или деформация
• Пролетна умора
• Повреда на зъбния механизъм
• Несъосност на движещи се части

Тези грешки могат да доведат до неправилно превключване или пълна повреда.



Електрически неизправности в стъпалния превключвател на 1500kVA маслени разпределителни трансформатори

Електрическите неизправности включват:

• Контактно прегряване
• Дъга и отлагане на въглерод
• Разрушаване на изолацията
• Късо съединение между кранове

Тези проблеми могат да причинят сериозни щети, ако не бъдат открити навреме.



Неизправности,-свързани с маслото в стъпалния превключвател на 1500kVA маслени разпределителни трансформатори

Трансформаторното масло играе ключова роля в изолацията и охлаждането:

• Замърсяване с масло
• Проникване на влага
• Намалена диелектрична якост
• Лошото състояние на маслото ускорява влошаването на кранния превключвател



Линия за монтаж на цех за трансформатори





Визуална проверка на стъпален превключвател на 1500kVA маслени разпределителни трансформатори

Рутинната визуална проверка включва:

• Проверка на изтичане на масло около отделението на кран сменяемия кран
• Наблюдаване на необичаен шум по време на работа
• Проверка на външни индикатори и позиционни маркери
• Визуалните проверки са прости, но ефективни за ранно откриване на неизправности



Електрически тестове за стъпален превключвател на 1500kVA маслени разпределителни трансформатори

Разширените методи за тестване включват:

• Измерване на контактно съпротивление
• Измерване на динамично съпротивление (DRM)
• Изпитване на устойчивост на изолация
• Тест за време за последователност на превключване

Тези тестове предоставят точна представа за вътрешните условия.



Анализ на маслото за стъпален превключвател на 1500kVA маслени разпределителни трансформатори

Тестването на маслото е от решаващо значение за диагностицирането на вътрешни неизправности:

• Анализ на разтворен газ (DGA)
• Изпитване на съдържанието на влага
• Тест за пробивно напрежение

Анализът на маслото помага за откриване на дъгова дъга и прегряване вътре в стъпалния превключвател.





План за редовна поддръжка на стъпален превключвател на 1500kVA маслени разпределителни трансформатори

Структурираният план за поддръжка трябва да включва:

• График за периодични проверки
• Навременна подмяна на износени контакти
• Смазване на механични части
• Филтриране или смяна на маслото

Превантивната поддръжка намалява неочакваните повреди.



Най-добри практики за удължаване на живота на стъпалния превключвател в 1500kVA маслени разпределителни трансформатори

Избягвайте прекомерни операции по превключване

• Поддържайте подходящ баланс на натоварването
• Следете температурата и работните условия
• Използвайте високо{0}}качествено изолационно масло

Следването на тези практики гарантира-дългосрочна надеждност.



Транспортиране и опаковане на трансформатор





Параметър	Стойност
Номинален капацитет	1500 kVA
Докоснете Обхват	±5% / ±2×2.5%
Докоснете Позиции	5 – 9 позиции
Докоснете Changer Type	OCTC / OLTC
Метод на превключване	Ръчно / Моторизирано
Номинално напрежение	10kV / 11kV / 33kV
Ниво на изолация	Стандарт IEC
Метод на охлаждане	ONAN / ONAF
Тип масло	Минерално масло





Експертиза в неизправностите на стъпалните превключватели и методите за проверка на 1500kVA маслени разпределителни трансформатори

• 18+ години опит в производството
• Съвременно оборудване за производство и тестване
• Стриктно спазване на стандартите IEC/ANSI
• Професионална инженерна поддръжка



Надеждни доставки и обслужване за 1500kVA маслени разпределителни трансформатори

• Бърза доставка и възможност за глобален износ
• Персонализирани решения за превключвател
• Пълно{0}}обслужване след продажбата
• Техническо ръководство за монтаж и поддръжка

Поели сме ангажимент да доставяме издръжливи, високо{0}}производителни трансформатори, които отговарят на разнообразни индустриални нужди.





разбиранеНеизправности на стъпалния превключвател и методи за проверка за 1500kVA маслени разпределителни трансформаторие от съществено значение за осигуряване на стабилно регулиране на напрежението, предотвратяване на неочаквани повреди и удължаване на експлоатационния живот на трансформатора. Чрез прилагане на подходящи техники за проверка и стратегии за превантивна поддръжка, операторите могат значително да намалят времето за престой и разходите за поддръжка.

Поискайте оферта



👉 Имате нужда от надеждни 1500kVA маслени разпределителни трансформатори или експертна поддръжка на стъпални превключватели? Свържете се с GNEE днес, за да получите персонализирано решение и конкурентна оферта!





Какво причинява необичаен шум, дъгова дъга или искри в стъпалния превключвател на маслен{0}}трансформатор?

Обикновено се причинява от лош контакт на контактите на превключвателя, недостатъчно налягане на пружината, влошено изолационно масло, вътрешно натрупване на мръсотия или частично разреждане. Силната дъга може да доведе до късо съединение и изгаряне.



Защо напрежението остава непроменено след регулиране на стъпалния превключвател на маслен{0}}трансформатор?

Честите причини включват механично блокиране, прекъсната връзка, изгорели или заварени контакти, дефектно задвижване на двигателя или повреда на управляващата верига. Трансформаторът трябва да се изключи незабавно за проверка.



Какви рискове крие сериозното изтичане на масло от кранния превключвател на маслен{0}}трансформатор?

Изтичането на масло намалява нивото на маслото и силата на изолацията, позволявайки навлизането на влага и прах, причинявайки вътрешно разреждане, контактно окисляване и дори изгаряне на кран превключвателя.



Защо кранният превключвател на маслен-трансформатор изведнъж не работи електрически?

Възможните причини включват повреда на двигателя, дефектен краен превключвател, необичайна управляваща мощност, механично блокиране или задействане на защитна блокировка. Принудителната работа може да повреди механизма.



Трябва ли да се справям с почерняло масло и особена миризма от кранния превключвател на маслен-трансформатор?

да Черното масло показва контактна аблация, стареене на изолацията или вътрешно разреждане. Продължителната работа може да причини повреда на изолацията, спъване или дори пожар.



Какви рискове са причинени от неточна индикация за положение на крана на маслен{0}}трансформатор?

Разхлабеният или изместен индикационен механизъм води до погрешна преценка на позицията на предавката, което води до необичайно напрежение, неправилно функциониране на защитните устройства и потенциални опасности за безопасността.
