Как загубите в сърцевината влияят на ефективността на 1500kVA трифазен маслен трансформатор?

В сферата на промишленото електроразпределение,1500kVA трифазен маслен трансформаторслужи като критичен гръбнак за фабрики, търговски комплекси и подстанции.



Като професионален производител на трансформатори с над 18 години опит и производствена база от 30 000㎡, GNEE Electric разбира, че всеки спестен ват допринася директно за крайния резултат.



При оценка на общата цена на притежание за a1500kVA трифазен маслен трансформатор, ефективността е от първостепенно значение. Докато загубите на мед (загуби при натоварване) варират с натоварването,загуби в ядрото (загуби без{0}}натоварване)остават постоянни 24/7, 365 дни в годината.



Тази статия предоставя задълбочено техническо гмуркане в това как загубите в сърцевината (хистерезис и вихрови токове) влияят върху цялостната ефективност на вашия 1500kVA модул, защо те имат значение за глобалното енергийно съответствие (като DOE 2016 или Ecodesign Tier 2) и как инженерните оптимизации на GNEE могат да ви спестят хиляди оперативни разходи.

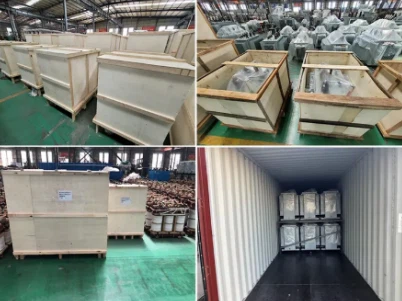

GNEE Фабрично зареждане 1500kVA трифазен маслен трансформатор за доставка





Преди да се потопим във физиката на загубите, е изключително важно да знаете кой подкрепя вашето оборудване. GNEE не е просто търговец; ние сме аISO9001:2015 сертифициран производителспециализирана в енергийно оборудване. Нашето съоръжение може да се похвали с 50 000-тона годишен капацитет и технически екип от над 200 експерти, посветени на изследването и производството на енергийно ефективни електрически апарати.



Спазваме стриктноIEC 60076иGB 1094стандарти, гарантиращи, че всеки1500kVA трифазен маслен трансформаторкойто напуска нашия док, отговаря на международните разпоредби за безопасност и ефективност. Избирайки GNEE, вие купувате директно от източника,-като елиминирате посредниците и осигурявате първокласни материали, като силициева стомана с висок-клас CRGO (ориентирана към студено валцувани зърна) и медни намотки с висока-проводимост.





За да разрешите проблем с ефективността, първо трябва да разберете неговия произход. В а1500kVA трифазен маслен трансформатор, магнитната сърцевина е сърцето на устройството. Дори когато вторичната страна (страна с ниско напрежение) е изключена и товарът не черпи енергия, трансформаторът все още консумира енергия, просто като се захранва.

Тази консумация еЗагуба на сърцевина, известен още катоБез -загуба на натоварване (PnL)или загуба на желязо.

Загубите в сърцевината се състоят основно от два различни явления, които се случват в ламинациите от силициева стомана:



Хистерезисни загуби: Магнитно триене

Всеки път, когато променливият ток (AC) цикли, магнитните домейни в ядрото трябва да се пренастроят, за да обърнат магнитното поле. Това пренастройване изисква енергия, подобно на това, че триенето на ръцете ви генерира топлина.

• Формулата:Загубата на хистерезис е пропорционална на честотата (f) и площта на хистерезисната верига.
• Въздействие:Ако материалът на сърцевината е с ниско качество, "триенето" е по-високо. За модул от 1500kVA, работещ на 50Hz или 60Hz, това постоянно пренастройване представлява значителна част от загубата-на натоварване.



Загуби от вихрови токове: циркулационни токове

• Съгласно закона на Фарадей, променливото магнитно поле индуцира напрежение в самия материал на сърцевината. Това създава циркулиращи токове (вихрови токове), които протичат в стоманата.
• Проблемът:Тези токове генерират резистивна топлина (I²R загуба), без да вършат полезна работа.
• Решението:Ето защо трансформаторните сърцевини са ламинирани (тънки листове, изолирани един от друг). По-тънките ламинации ограничават пътя на тези токове, като драстично намаляват загубите. Модерните високо-ефективни трансформатори използват ултра-тънки ламинации (0,23 mm или 0,27 mm) за борба с това.





Ефективност в a1500kVA трифазен маслен трансформатор is calculated by dividing the output power by the input power. While a 1500kVA transformer often operates at >99% ефективност,разликамежду 99,4% и 99,6% представляват стотици киловат{2}}часа, губещи се годишно.



Наказанието „Винаги{0}}включено“.

За разлика от загубите на натоварване, които варират в зависимост от квадрата на тока (ако натоварването е ниско, загубите на натоварване са минимални),загубите в ядрото са постоянни. За блок от 1500 kVA, обслужващ фабрика, която работи 24 часа в денонощието, 7 дни в седмицата, но работи с пълен капацитет само за 8 часа, загубите в ядрото се понасят за всичките 24 часа. За една година тези фиксирани загуби могат да се натрупат до десетки хиляди долари в изразходвана електроенергия, в зависимост от местните тарифи.



Термичен стрес и стареене

Загубите в сърцевината се проявяват като топлина. Ако трансформаторът има големи загуби в сърцевината, вътрешната температура на сърцевината се повишава. Тъй като сърцевината е потопена в масло, прекомерната топлина разрушава изолационните свойства на трансформаторното масло и хартиената изолация около намотките. За всеки 8 градуса до 10 градуса покачване над номиналната температура, животът на изолацията на1500kVA трифазен маслен трансформаторразполовява.



Вътрешна сърцевина и структура на медна намотка на 1500kVA трифазен маслен трансформатор





За да отговарят на съвременни енергийни стандарти (като изискванията на ниво 2 в Европа или NEMA Premium в САЩ), високо-качество1500kVA трифазен маслен трансформатортрябва да поддържа специфични стойности на загубите. В GNEE произвеждаме трансформатори от серии S13 и S15, които използват усъвършенствани материали, за да сведат до минимум ефектите, обсъдени по-горе.



По-долу е дадена стандартна референтна таблица за 1500 kVA, 11 kV/0,4 kV маслен трансформатор. Имайте предвид, че по-ниските No-Load Loss (Core Loss) пряко корелират с по-висока ефективност.

Параметър	Стандартна стойност (серия S11)	Висока{0}}стойност на ефективност на GNEE (серия S13/S15)	Въздействие върху ефективността
Номинална мощност	1500 kVA	1500 kVA	–
Загуба в сърцевината (без-загуба при натоварване)	~2100 W – 2300 W	~1016 W – 1350 W	Намалява постоянната загуба на енергия с ~40%
Загуба на натоварване (загуба при намотка)	~12000 W – 14000 W	~11286 W (мед)	Високата проводимост намалява топлината
Без-ток на натоварване	~0.6% – 0.7%	По-малко или равно на 0,2% – 0,5%	Показва превъзходна магнитна верига
Импедансно напрежение	5% – 6%	5% (стандартно)	Стабилност на връзката към мрежата
Ефективност (при 75 градуса)	~99.2%	>99.54%	Значителни икономии на OPEX





В GNEE ние не просто сглобяваме компоненти; ние проектираме ефективност. Намаляване на загубите в ядрото в a1500kVA трифазен маслен трансформаторизисква комбинация от превъзходна наука за материалите и прецизно производство.



Висок-клас CRGO силиконова стомана

Ние използваме първокласна CRGO стомана (студено валцувана зърнеста) стомана, като материали 23ZH90 или 27ZH95. За разлика от стандартната стомана, CRGO е магнитно анизотропна, което означава, че е специално проектирана да провежда магнетизма лесно в посоката на търкаляне, като същевременно издържа на загуби в други посоки. Това директно намалява загубата на хистерезис.



Стъпаловиден дизайн на ядрото

Напречното-сечение на нашето ядро ​​не е обикновен правоъгълник. Използваме много-стъпкова „стъпаловидна“ конфигурация (приближаване на кръг). Това намалява геометричната междина между сърцевината и намотките, като оптимизира разпределението на потока и намалява загубите от разсейване.



Усъвършенствани процеси на отгряване

Рязането на силиконова стомана създава механично напрежение в краищата, което увеличава загубите в сърцевината. GNEE използва пещи за облекчаване на напрежението-отгряване след изрязване на сърцевината, за да възстанови магнитните свойства на зърно-ориентираната стомана, като гарантира, че теоретично ниската загуба на материал се постига в крайния1500kVA трифазен маслен трансформатор.



Силиконови стоманени сърцевини CRGO за производство на трифазен маслен трансформатор 1500kVA





Нека преведем физиката в долари. За а1500kVA трифазен маслен трансформаторработи 24/7/365 в център за данни или промишлено предприятие:

• Сценарий А (стандартен трансформатор):Загуба в сърцевината=2100W
• Сценарий Б (трансформатор с ниски-загуби GNEE):Загуба в сърцевината=1100W
• Разлика:1000W (1 kW)
• Годишен разход на енергия (стандарт спрямо GNEE):
• 1 kW × 24 часа × 365 дни =Спестени 8760 kWh на година.



При промишлена ставка от $0,12 за kWh само намаляването на загубите в ядрото спестява$1051,20 годишно. Над 25-годишен живот, т.е$26,280чисти спестявания, които често оправдават първоначалната премия за високо{0}}ефективен модел през първите 2-3 години.



Често задавани въпроси (ЧЗВ)



Различни ли са загубите в сърцевината, ако трифазният маслен трансформатор от 1500 kVA работи при половин товар?
Не. Загубите в ядрото зависят-от напрежението, а не от тока-. Докато се прилага първичното напрежение, загубите в сърцевината остават постоянни, независимо дали товарът е 0% или 100%.



Типът масло влияе ли на загубите в сърцевината?
Не. Маслото (минерално или растително) е охлаждаща и изолираща среда. То управлявапоследствияна загуби в сърцевината (топлина), но не влияе на електромагнитното генериране на хистерезис или вихрови токове.



Как честотата влияе на загубите в ядрото в моето устройство от 1500 kVA?

Загубите в ядрото са право пропорционални на честотата. Трансформатор, проектиран за 50 Hz, работещ при 60 Hz, ще види леко увеличение на загубите в сърцевината (и възможно насищане), поради което GNEE персонализира дизайна за специфични изисквания на мрежата.



Може ли 1500kVA маслен трансформатор да бъде персонализиран?
Да, 1500kVA маслен трансформатор може да бъде персонализиран по съотношение на напрежението, честота, векторна група като Dyn11, метод на охлаждане (ONAN/ONAF), импеданс и дизайн на корпуса според изискванията на проекта.



Какви стандарти се прилагат за 1500kVA трифазен маслен трансформатор?
Повечето 1500kVA трифазни маслени трансформатори са проектирани в съответствие с IEC 60076, стандарти ANSI/IEEE или други международни и регионални спецификации.



Какви са основните компоненти на 1500kVA маслен трансформатор?
Основните компоненти включват ламинирана сърцевина, първична и вторична намотка, трансформаторно масло, резервоар, радиатори, консерватор, втулки, стъпален превключвател и защитни устройства като реле на Бухолц.



Как се произвежда маслен трансформатор от 1500kVA?
Производственият процес включва рязане и подреждане на сърцевината, навиване на бобина, сушене на изолация, сглобяване на активна част, производство на резервоар, пълнене с масло под вакуум и окончателно сглобяване.





разбиранеКак загубите в сърцевината влияят на ефективността на 1500kVA трифазен маслен трансформаторе първата стъпка към по-ниска сметка за електроенергия и по-екологична работа. Големите загуби в сърцевината водят до прекомерна топлина, намален живот на изолацията и значителни дългосрочни-оперативни разходи.



В GNEE комбинираме 18+ години опит в производството, ISO-сертифицирани процеси и първокласни материали като стомана CRGO, за да доставяме трансформатори, които не само отговарят, но и надхвърлят международните стандарти за ефективност.

Поискайте оферта



Готови ли сте да надстроите енергийната си инфраструктура?
Не се задоволявайте с трансформатори, които губят капитала ви чрез високи загуби в сърцевината.Свържете се с GNEE днесза подробен технически лист с данни и персонализирана оферта за нашия високо-ефективен 1500kVA трифазен маслен трансформатор. Нека ви помогнем да създадете по-ефективно бъдеще.
