Как да изчислим ефективността на 1000kVA сух трансформатор от лята смола

Като професионален производител, GNEE е специализирана в решения за високо-производителни трансформатори, включително сух-тип трансформатор, три-сух-тип трансформатор и усъвършенствани три-фазни трансформаторни системи от лята смола.



В съвременните енергийни системи,ефективността на a1000 kVA Сух трансформатор от лята смолае ключов показател за енергийната ефективност и оперативните разходи. Разбирането как да се изчисли ефективността на трансформатора помага на инженерите и купувачите да изберат правилното оборудване и да оптимизират дългосрочната-възвръщаемост.



Независимо дали се прилага в промишлени предприятия, търговски сгради или проекти за възобновяема енергия, подобряването на ефективността директно намалява загубата на енергия и повишава надеждността на системата.





Определение за ефективност на трансформатора

Ефективността на трансформатора се отнася до съотношението на изходната мощност към входната мощност, изразено като процент.



Формула за ефективност:

• Ефективност (%)=(изходна мощност / входна мощност) × 100



За силов трансформатор от лята смола ефективността се влияе главно от два вида загуби:

• Без{0}}загуба на натоварване (загуба на сърцевина)
• Загуба на натоварване (загуба на мед)



Високо{0}}качествените разпределителни трансформатори от лята смола от водещи производители на сухи трансформатори от лята смола обикновено постигат ефективност над 98%.

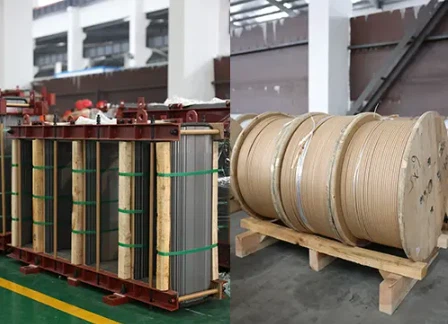

Ядрото на трансформатора и структурата на намотката-отблизо





Без-загуба на натоварване в 1000kVA сух трансформатор от лята смола

Без{0}}загуба на товар възниква, когато трансформаторът е под напрежение, но не доставя товар. Причинява се главно от намагнитване на ядрото.



Характеристики:

• Постоянно, независимо от натоварването
• Зависи от основния материал и дизайна
• По-ниски в проекти на сух{0}}тип трансформатор с ниски загуби



Загуба на натоварване в 1000kVA сух трансформатор от лята смола

Загуба на товар възниква, когато трансформаторът подава ток към товара.



Ключови фактори:

• Съпротивление на навиване
• Текуща величина
• повишаване на температурата

Усъвършенствана технология за сух трансформатор с лята намотка намалява загубите при натоварване чрез оптимизиран дизайн на проводника.





Формула за изчисляване на ефективността за 1000kVA сух трансформатор от лята смола

Практическата формула за ефективност, като се вземат предвид загубите, е:

• Ефективност (%)=Изходна мощност / (Изходна мощност + загуби) × 100

където:

• Изходна мощност=Натоварване (kVA) × Фактор на мощността
• Пълна загуба=No-Загуба при натоварване + Загуба при натоварване



Примерно изчисление на 1000kVA ефективност на сух трансформатор от лята смола

Да приемем следните данни:

• Номинална мощност: 1000 kVA
• Натоварване: 80% (800 kVA)
• Фактор на мощността: 0.9
• Загуба-без товар: 1,8 kW
• Загуба на натоварване: 8,5 kW



Изчисление:

• Изходна мощност=800 × 0.9=720 kW
• Обща загуба=1.8 + 8.5=10.3 kW
• Ефективност=720 / (720 + 10.3) × 100 ≈ 98,59%

Това показва, че трансформаторите със суха лята смола могат да постигнат много висока ефективност при оптимални условия на натоварване.



Инструменти за тестване и измерване на трансформатори във фабриката





Въздействие на скоростта на натоварване върху ефективността

Ефективността варира в зависимост от натоварването. Максималната ефективност обикновено се постига при 60%–80% натоварване.

• Ниско натоварване → Доминира загубата без{0}}натоварване
• Голямо натоварване → Загубата на мед се увеличава



Оптимизиране на материалите и дизайна

Високо{0}}качествените материали подобряват ефективността:

• Ядрото от силиконова стомана намалява загубата на хистерезис
• Медните намотки намаляват съпротивлението
• Вакуумното леене подобрява изолацията

Конструкциите на трансформатор със суха сърцевина и тип трансформатор от лята смола са оптимизирани за минимални загуби на енергия.



Охлаждане и контрол на температурата

Температурата влияе върху съпротивлението и загубата.



Ефективни методи за охлаждане:

• AN (Air Natural)
• AF (въздушни сили)

Правилното охлаждане гарантира стабилна работа на вътрешните три{0}}фазни трансформаторни системи.





Параметър	Спецификация
Номинален капацитет	1000 kVA
Ниво на напрежение	10kV / 0,4kV
Фаза	Три{0}}фази
Честота	50Hz / 60Hz
Тип изолация	Епоксидна лята смола
Метод на охлаждане	AN / AF
Без-загуба на натоварване	По-малко или равно на 2,0 kW
Загуба на натоварване	По-малко или равно на 10 kW
Ефективност	По-голямо или равно на 98%
Клас на изолация	Клас F / H
Ниво на защита	IP20 / IP23
Приложение	Индустриален / търговски / възобновяем





Спестяване на енергия и намаляване на разходите

По-висока ефективност означава:

• По-ниски загуби на електроенергия
• Намалени оперативни разходи
• По-бърза възвръщаемост на инвестицията



Ползи за околната среда

• Конструкциите на сух{0}}тип трансформатор с ниски загуби намаляват въглеродните емисии и поддържат целите за зелена енергия.



Надеждност и дълъг експлоатационен живот

Ефективни трансформатори:

• Генерирайте по-малко топлина
• Усетете по-бавно стареене на изолацията
• Изискват по-малко поддръжка

Поради тези причини решенията за сухи разпределителни трансформатори се използват широко в съвременните енергийни системи.





Като един от доверените производители на сухи трансформатори от лята смола, GNEE предлага:

• Усъвършенствана производствена технология за разпределителен трансформатор от лята смола
• Стриктен контрол на качеството и съответствие с IEC/ANSI
• Пълна продуктова гама, включваща три{0}}сух-тип трансформатор и силов трансформатор от лята смола
• Индивидуални решения за глобални проекти

Ние комбинираме инженерна експертиза с реален опит в проекта, за да предоставим надеждни решения за трансформатори.





разбиранекак да се изчисли ефективността на 1000kVA сух трансформатор от лята смолае от съществено значение за избора на правилното оборудване и максимизиране на енергийната ефективност. Чрез анализиране на загубите, оптимизиране на условията на натоварване и избор на високо-качествен дизайн, можете значително да подобрите ефективността на системата и да намалите разходите.
