33kV напълно запечатан три-фазен разпределителен трансформатор с ниска загуба на мощност

33kV три{1}}маслени-потопени трансформатори се използват широко в селските електрически мрежи, промишлеността, търговията, новата енергия, обществените съоръжения и други области. Потвърдено е, че имат висока надеждност в повече от 50 страни и региони по света и са продадени в Южна Африка, Зимбабве, Судан, Кения, Мозамбик, Танзания, Етиопия, Нигерия, Намибия, Ирак, ОАЕ, Саудитска Арабия и други страни и региони.



Технически спецификации на маслен трансформатор 33kv

---

- Входно напрежение: 33kV
- Изходно напрежение: 0,4kV 0,415kv 0,420kv 0,44kv
- Капацитет: 30-25000 kva
- Честота: 50 HZ/60 HZ
- Режим на регулиране на напрежението: NLTC (без превключвател на натоварване)
- Забележка: напрежението, капацитетът, честотата, групата на свързване и загубата могат да бъдат персонализирани според изискванията на клиента

Капацитет	Номинално напрежение и изключване{0}}натоварване				вектор GroupSymbol		БЕЗ{0}}натоварване загуба (W)	Загуба на натоварване (W)	БЕЗ{0}}ток на натоварване	Кратко импеданс на веригата (%)
	HV (kv)	Високо налягане Обхват на докосване (%)		LV(kv)
50 ква	33kV 35kV 38,5kV	±5% ±2x2.5%		0.4 0.416 0.42 0.44	Dyn11 Yyn0		210	1270/1210	2.0	6.5
100 ква							290	2120/2020	1.8	6.5
150 ква							340	2500/2380	1.7	6.5
160 ква							360	2970/2380	1.6	6.5
200 ква							430	3500/3330	1.5	6.5
250 ква							510	4160/3960	1.4	6.5
300 ква							610	5010/4770	1.4	6.5
400 ква							730	5050/5760	1.3	6.5
500 ква							860	7280/6930	1.2	6.5
600 ква							1040	8280	1.1	6.5
750 ква							1230	9900	1.0	6.5
1000 ква							1440	12150	1.0	6.5
1250 ква							1760	14670	0.9	6.5
1500 ква							2120	17550	0.8	6.5
2000 ква							2490	20740	0.8	6.5
2500 ква							2950	24420	0.8	6.5
3000 ква							3510	29050	0.7	6.5
4000 ква							4200	34940	0.7	6.5
5000 ква							4960	41160	0.7	6.5



Тип: трифазен трансформатор 33 kV-

Тези типове трансформатори имат един и същ принцип, но различни структури, а различните видове трансформатори имат различни приложения.

33 kV три{1}}фазен маслен-потопен трансформатор (номинално напрежение 6kV-35kV)

33kV стълб-монтиран три-фазен маслен-потопен трансформатор (номинално напрежение 2,4kv-34,5kv)



33kv маслен трансформаторПоказване на случай

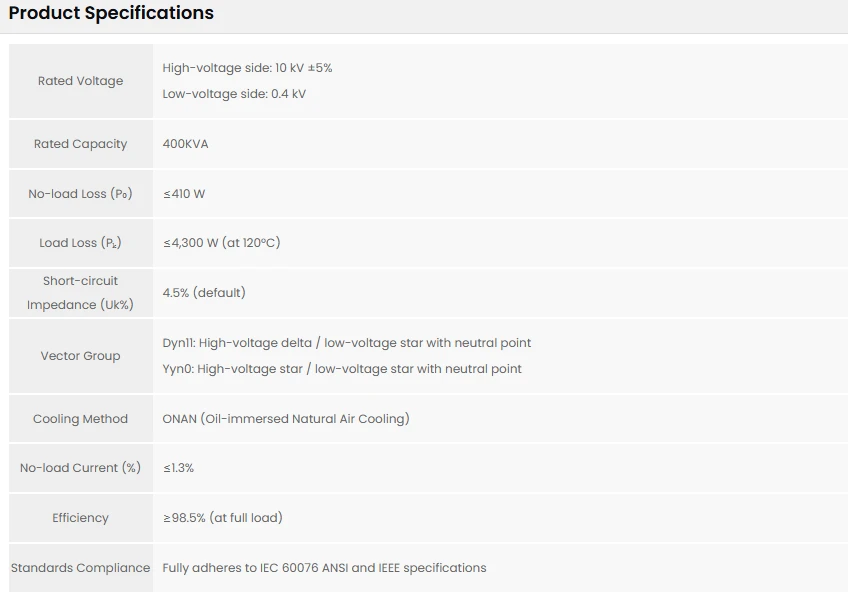

10KV 400KVA Трифазен разпределителен трансформатор с ниски загуби

10kV 400kVA три-фазен разпределителен трансформатор с ниски загуби е високо-ефективно захранващо решение, предназначено за взискателни градски и промишлени приложения. Използвайки усъвършенствана-технология, потопена в масло, тя минимизира-без натоварване и загубите при натоварване, повишавайки икономията на енергия, като същевременно осигурява превъзходна термична стабилност. Ядрото му е изработено от високо-качествена студеновалцована силициева стомана, намалявайки магнитните загуби и повишавайки цялостната ефективност. Трансформаторът разполага с напълно запечатан маслен резервоар, който предотвратява влошаване на изолацията, удължавайки експлоатационния му живот. С прецизно регулиране на напрежението и работа с нисък шум, той е идеален избор за градски подстанции, търговски центрове и специализирани индустриални мрежи, осигурявайки постоянна и надеждна мощност.



33kv маслен трансформаторЧЗВ

---

Какво представлява 33kV три-фазен маслен трансформатор?

Три{0}}фазният потопен в масло трансформатор е силов трансформатор, който се охлажда и изолира с изолационно масло. Той е проектиран за използване в три-фазни променливотокови захранващи системи и може да преобразува електрическа енергия с високо напрежение в ниско напрежение (като 33kV/400V). Използва се широко в промишлени, търговски и разпределителни мрежи.



Какво е трансформатор 33KV?

33KV силови трансформатори сачесто се използва в електропреносни подстанции за намаляване на-преноса на високо-напрежение до разпределителните нива. 11KV трансформаторите се използват по-често в разпределителни подстанции и на електрически стълбове за допълнително понижаване-на напрежението за захранване на крайните потребители.



Какви са типичните сценарии за приложение?

*Преобразуване на напрежението на градска разпределителна мрежа (33kV → 400V);

*Разпределение на енергия в промишлени предприятия като мини и нефтохимикали;

*Свързване към мрежата на електроцентрали за възобновяема енергия (като вятърни паркове);

* Болници, центрове за данни и други места, които изискват високо надеждно захранване.



Какъв е обхватът на номиналния капацитет?

Общият капацитет варира от 25kVA до 10MVA, като моделите от 100kVA до 2000kVA от 33kV/400V са най-широко използвани, в зависимост от изискванията за натоварване.



Каква е разликата в цикъла на поддръжка между 33kV сух-тип и маслени трансформатори?

Сух тип: Проверка за отстраняване на прах на всеки 2-3 години; Потопено в масло: Проверете нивото на маслото, качеството на маслото (стойност на устойчивост на налягане, киселинност), уплътнението и почистването на радиатора веднъж годишно; Цялостно тестване на проби от масло на всеки 3-5 години (като средна загуба и съдържание на влага).



Как да избера между три-фазен маслен трансформатор и сух-тип трансформатор?

-33kV маслени трансформатори са подходящи за сценарии на открито, с голям капацитет и високо натоварване, с ниска цена, но изискващи редовна поддръжка;

-33kV сух трансформатор: използва се в закрити среди с високи изисквания за противопожарна защита (като търговски центрове и метро), не изисква поддръжка, но е скъп.



Как да определите дали трансформаторът трябва да смени масло или филтърно масло?

-Тестване на качеството на маслото: Редовно тествайте напрежението на пробив (трябва да бъде по-голямо от или равно на 30kV), водното съдържание (по-малко или равно на 20ppm) и киселинното число на маслото;

-Мътен цвят на маслото: Маслото става по-тъмно или има увеличение на суспендираните вещества;

-Намалени изолационни характеристики: определено чрез тест за издържано напрежение.





Какви са причините за ненормалнотоповишаване на температуратапо време на работа?

-Дългосрочно претоварване;

-Неизправност на охладителната система (изключване на вентилатора/маслената помпа);

-Запушване на масления кръг или недостатъчен обем масло;

-Вътрешно късо съединение или лош контакт.



Как да се справим с изтичане на масло в маслени трансформатори?

-Леко изтичане на масло: затегнете болтовете или сменете уплътненията;

-Сериозно изтичане на масло: Спрете незабавно, източете маслото и поправете или сменете компонентите;



Какви защитни устройства трябва да бъдат конфигурирани за Q9?

*Страна с високо напрежение: прекъсвач или предпазител (със защита от свръхток/късо-вериги);

*Защита на тялото: газово реле, предпазен клапан, датчик за температура на маслото;

* Защита на системата: мълниеприемник (импулс против мълния)

*Устройство за наблюдение: нивомер на маслото, онлайн хроматографски анализатор на масло (високо-конфигурация).





Кои са основните моменти, на които трябва да обърнете внимание, когато инсталирате Q10?

-Стабилна основа, хоризонтален монтаж, избягване на накланяне;

-Запазете достатъчно пространство за разсейване на топлината (като поне 1,5 метра от стената);

-Съпротивление на заземяване По-малко или равно на 4 Ω;

-Проверете нивото на маслото, уплътнението и чистотата на корпуса.
