Henan GNEE Electric Co., Ltd. е един от най-надеждните производители и доставчици на xgn66-12 фиксирана затворена разпределителна уредба в Китай. Ако възнамерявате да закупите персонализирана фиксирана затворена разпределителна уредба xgn66-12, произведена в Китай, добре дошли да получите оферта от нашата фабрика. Предлагат се качествени продукти и разумна цена.
Какво представлява стационарната затворена разпределителна уредба XGN66-12?

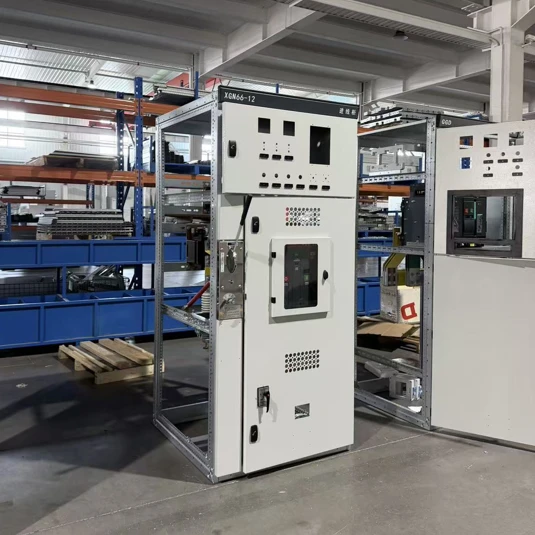

TheXGN66-12е закрита разпределителна уредба-от неподвижен метален-затворен тип вътрешна кутия, предназначена за разпределителни системи за средно напрежение. Той осигурява цялостно решение за получаване, разпределение, контрол и защита на електрическа енергия в един компактен корпус.
Фиксираната затворена разпределителна уредба XGN66-12 е електрически продукт от ново-поколение високо{6}}напрежение, разработен за 3,6 kV, 7,2 kV и 12 kV трифазни променливотокови 50 Hz системи с една шина. Той абсорбира усъвършенствана международна технология за справяне с високите нива на аварии и големите обеми конвенционални разпределителни уреди. Резултатът е компактно, надеждно и безопасно вътрешно разпределително устройство, което заема само около 50% от обема на традиционното оборудване, като същевременно осигурява превъзходна производителност.
Разпределителната уредба интегрира вакуумен прекъсвач (ZN63-12 / VS1-12), въртящи се прекъсвачи (GN30-12 и GN19-12C), заземителни превключватели, токови и напреженови трансформатори и базирани на микропроцесор защитни релета в единична метална рамка.
Основни характеристики на XGN66-12 Box-тип неподвижна комутационна апаратура в метален корпус
Разпределителната уредба XGN66-12 съчетава компактен дизайн, надеждно блокиране и технология за вакуумно прекъсване, за да осигури безопасно и ефективно разпределение на средно напрежение.
Компактна кутия-тип кутия
Само 50% от обема на конвенционалната разпределителна уредба. По-малкият отпечатък и по-ниската височина го правят идеален за-ограничени градски подстанции, вътрешни разпределителни помещения и интегриране на сглобяеми подстанции.
Сглобена конструкция, без заваряване
Кабината използва сглобена конструкция с профили и G-профили, свързани с крепежни елементи - без заваряване. CNC щанцоването и огъването осигуряват висока прецизност във формата, позицията и размерите за гъвкава конфигурация.
Надеждно пет{0}}заключване
Задължителните механични блокировки между прекъсвача, изключващия превключвател, заземителния превключвател и вратата на панела предотвратяват: неправилна-работа на прекъсвача, превключване на-ток на натоварване, заземяване на живи шини, затваряне с включено заземяване и навлизане в отделения под напрежение.
Технология на вакуумния прекъсвач
Вакуумният прекъсвач ZN63-12 (VS1-12) разполага със запечатани вакуумни прекъсвачи без SF6 газ или масло. Ниска поддръжка, дълъг електрически живот (50 номинални операции за прекъсване на късо съединение) и екологична работа.
Усъвършенствани въртящи се прекъсвачи
Задната горна част използва въртящи се прекъсвачи GN30-12, а долната част използва прекъсвачи GN19-12C, позволяващи безопасен достъп за поддръжка до отделението на прекъсвача при условия на главна шина под напрежение.
Цялостна защита и наблюдение
Поддържа защита от пренапрежение, късо-съединение, заземяване, ниско напрежение и свръхнапрежение чрез интегрирани микропроцесорни-базирани релета. Операторите могат да изолират дефектни линии и да наблюдават условията на натоварване, без да се излагат на части под напрежение.
Преден{0}}кабел за достъп
Входящите и изходящите кабели се свързват в предната долна част на шкафа, което опростява монтажа, пускането в експлоатация и поддръжката на кабелите. Свързването на шини от-панел към-панел е лесно и бързо.
Прозорец за наблюдение и освобождаване на налягането
Прозорците за наблюдение на вратата позволяват ясна визуална проверка на работните състояния на вътрешните компоненти. Отделението на прекъсвача е снабдено с канал за освобождаване на налягането, за да се осигури лична безопасност по време на вътрешни дъгови повреди
Нуждаете се от персонализирана конфигурация на разпределителна апаратура XGN66-12?
Нашите инженери ви помагат да изберете правилния номинален ток, защитна схема и оформление на панела за вашия проект за подстанция. Получете персонализирана оферта в рамките на 24 часа.
XGN66-12 Структура на разпределителна уредба и вътрешно оформление
Фиксираната затворена разпределителна уредба XGN66-12 приема кутия-тип метална затворена конструкция, разделена на четири отделения за безопасно изолиране и достъп за поддръжка.
Кабината се състои от профили и G-профили, сглобени от няколко свързващи части. Частите се обработват от CNC машини за щанцоване, CNC машини за огъване и сложни CNC обработващи центрове, осигуряващи висока прецизност на формата, позицията и размерите. Този производствен подход позволява гъвкаво комбиниране на различни схеми, за да се отговори на различни изисквания на клиентите.
Отделение за шини
Помещава връзките на главната шина и разклонителните шини. Разположен в горната задна секция, изолиран от другите отделения за ограничаване на повредата на дъгата.
Отделение за прекъсвач
Намира се в средата (долната част) на шкафа. Съхранява вакуумния прекъсвач ZN63-12. Оборудван с канал за освобождаване на налягането за безопасност на оператора при условия на повреда.
Отделение за измерване
Съдържа токови трансформатори, трансформатори на напрежение и измервателни уреди. Изолираният дизайн позволява безопасно калибриране и подмяна на измервателния уред без-деактивиране на шините.
Отделение за кабели
Предна{0}}зона за завършване на кабела за достъп в долната предна част на шкафа. Поддържа входящи и изходящи кабелни връзки със заземителен превключвател за безопасна поддръжка.
Обозначение на модела: XGN66-12
- X- Кутия-тип затворена разпределителна уредба (Xiangui / кутия-тип)
- G- Фиксиран монтаж (водене / фиксирано)
- N- Използване на закрито (Nei / на закрито)
- 66- Пореден номер на дизайна
- 12- Номинално напрежение 12kV
XGN66-12 Технически спецификации на разпределителната апаратура
Пълни технически параметри за стационарно затворено разпределително устройство XGN66-12 и неговия интегриран вакуумен прекъсвач ZN63-12. Всички стойности отговарят на стандартите GB3906, DL/T404 и IEC62271-200.
Основни технически параметри на разпределителната уредба
| Параметър | единица | Стойност |
|---|---|---|
| Номинално напрежение | kV | 3.6 / 7.2 / 12 |
| Номинална честота | Hz | 50 |
| Номинален ток на главната шина | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Номинален ток на разклонителната шина | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Номинален краткотраен{0}}ток на издръжливост (4s) | kA | 20, 25, 31.5, 40 |
| Номинален пиков ток на устойчивост | kA | 50, 63, 80, 100 |
| Номинален ток на прекъсване-на късо съединение | kA | 20, 25, 31.5, 40 |
| Номинален ток на късо съединение (пик) | kA | 50, 63, 80, 100 |
| 1-min издържано напрежение на захранващата честота (фаза-към-фаза, фаза-към земя) | kV | 25, 30, 42 |
| 1 мин. издържано напрежение на захранващата честота (между прекъсвач) | kV | 27, 34, 48 |
| Номинално издръжливо напрежение на импулс на мълния (фаза-към-фаза, фаза-към-земя) | kV | 40, 60, 75 |
| Номинално издръжливо напрежение на импулс на мълния (между прекъсвач) | kV | 46, 70, 85 |
| Клас на защита (корпус) | - | IP2X / IP3X / IP4X |
| Тип инсталация | - | Фиксиран монтаж, вътрешен |
| Размери (Ш x Д x В) | мм | 900 x 1000 x 2300 (стандартно) |
| Опции за ширина на панела | мм | 800 / 1000 |
| Приложими стандарти | - | GB3906, DL/T404, IEC62271-200 |
Параметри на вакуумен прекъсвач ZN63-12
| Параметър | единица | Стойност |
|---|---|---|
| Номинално напрежение | kV | 12 |
| Номинален ток | A | 630, 1250 |
| Номинален ток на прекъсване-на късо съединение | kA | 20, 25, 31.5 |
| Номинален ток на късо съединение (пик) | kA | 50, 63, 80 |
| Номинален краткотраен{0}}ток на издръжливост (4s) | kA | 20, 25, 31.5 |
| Номинален пиков ток на устойчивост | kA | 50, 63, 80 |
| Механична издръжливост | операции | По-голямо или равно на 10 000 |
| Номинални къси{0}}времена на прекъсване на веригата | пъти | 50 |
| Номинална работна последователност | - | O-0,3s-CO-180s-CO |
| Контактен инсулт | мм | 11 ± 1 |
| Контакт за-пътуване | мм | 4 ± 0.5 |
| Интерфазно централно разстояние | мм | 210 |
| Скорост на отваряне | m/s | 1.2 ± 0.2 |
| Скорост на затваряне | m/s | 0.6 ± 0.2 |
| Работно време | г-жа | По-малко или равно на 60 |
| Време на затваряне | г-жа | По-малко или равно на 75 |
| Три{0}}синхронизация на отваряне | г-жа | По-малко или равно на 2 |
| Съпротивление на веригата | µΩ | По-малко или равно на 45 |
Условия на работна среда
| Състояние | Изискване |
|---|---|
| Околна температура | -25 градуса до +40 градуса (средно за 24 часа По-малко или равно на +35 градуса ) |
| Относителна влажност | Средно дневно По-малко или равно на 95%, средно месечно По-малко или равно на 90% |
| Надморска височина | По-малко или равно на 1000 m (консултирайте се с производителя за по-високи височини) |
| Хоризонтален наклон | По-малко или равно на 3 градуса |
| Сеизмична интензивност | По-малко или равно на 8 градуса |
| Екологични ограничения | Без пожар, експлозия, силно замърсяване, химическа корозия или силни вибрации/удари |
Приложения на XGN66-12 Вътрешна комутационна апаратура с фиксиран тип
Разпределителната уредба XGN66-12 се използва широко в електроцентрали, подстанции, промишлени съоръжения и търговски сгради за получаване и разпределение на електрическа енергия с функции за контрол, защита и наблюдение.
- Електрически централи:Разпределение на спомагателна мощност на производствено съоръжение
- Подстанции:Първични и вторични разпределителни подстанции
- Промишленост и минно дело:Получаване/разпределение на енергия във фабрики и мини
- Високи-сгради:Търговска сграда СрН табла
- Градско разпределение:Приемане и разпределение на градската мрежа
- Селски мрежи:Проекти за реформа на селската електропреносна мрежа
- Позвъняваща мрежа:Комбиниран с рингови главни блокове в превключвателни станции
- Обществени съоръжения:Училища, болници, инфраструктурни проекти
- Сглобяеми подстанции:Компактна интеграция на подстанция
Комутационната уредба XGN66-12 може да се комбинира директно с пръстеновидни главни блокове, което я прави отличен кандидат за вторични подстанции и комутационни станции. Тази оперативна съвместимост означава, че не сте заключени в екосистемата на един доставчик - получавате качество XGN66-12 там, където имате нужда, като същевременно запазвате гъвкавостта да разширите мрежата си със стандартни конфигурации на позвъняване.
Защо да изберете XGN66-12 фиксирана разпределителна апаратура в метален корпус?
Сравнение -до-страна на XGN66-12 фиксирана разпределителна уредба тип кутия спрямо конвенционална изтегляща се разпределителна уредба.
| Сравнение | XGN66-12 Фиксирана комутационна апаратура | Конвенционална изтегляща се комутационна апаратура |
|---|---|---|
| Обем | ~50% от конвенционалните (компактни) | Стандартен (по-голям отпечатък) |
| Тип монтаж | Фиксиран, без подвижна каретка | Изтеглящ се камион |
| Автоматичен прекъсвач | ZN63-12 вакуумен CB (запечатан прекъсвач) | ZN63-12 или масло/SF6 CB |
| цена | Долен (по-проста структура) | Висше (сложен механизъм) |
| Поддръжка | Лесен достъп отпред- | Изисква изтегляне на камиона |
| Блокировка | Пет{0}}устойчива механична блокировка | Стандартна блокировка |
| Най-доброто за | Подстанции-с фиксиран товар, разпределение | Чести приложения за смяна на CB |
Получете вашата оферта за разпределителна апаратура XGN66-12 днес
Бърз отговор в рамките на 24 часа. Безплатна техническа консултация. Налични персонализирани конфигурации за 630A–3150A номинален ток и 20kA–40kA капацитет на късо- съединение.
НАШАТА ФАБРИКА
ЧЗВ
Какво е номиналното напрежение на разпределителната уредба XGN66-12?
Фиксираната затворена разпределителна уредба XGN66-12 е предназначена за трифазни променливотокови 50Hz системи за 3,6 kV, 7,2 kV и 12 kV, което я прави подходяща за приложения за разпределение на средно напрежение. Той се справя лесно с сегментирането на единична шина в този диапазон на напрежение.
На какви стандарти отговаря разпределителната апаратура XGN66-12?
Комутационната апаратура XGN66-12 отговаря на националния стандарт GB3906 („3–35kV AC метална -затворена комутационна апаратура“), DL/T404 („Технически условия за поръчка на вътрешна променливотокова комутационна апаратура за високо напрежение“) и международен стандарт IEC62271-200 („AC метална комутационна апаратура и контролна апаратура за номинални напрежения по-горе 1kV и до и включително 52kV").
Какви са размерите на разпределителната уредба XGN66-12?
Стандартните размери на панела на разпределителната уредба XGN66-12 са приблизително 900 mm (Ш) × 1000 mm (Д) × 2300 mm (В), с налични ширини на панела от 800 mm или 1000 mm в зависимост от схемата. Той заема само около 50% от обема на конвенционалната разпределителна уредба.
Каква е пет{0}}функцията за блокиране в XGN66-12?
Пет{0}}защитната блокировка предотвратява:
(1) неправилно -работа на прекъсвачи, (2) зареждане/разединяване на прекъсвачи с ток на натоварване, (3) затваряне на заземителни превключватели с живи шини, (4) затваряне на прекъсвачи, когато заземителните превключватели са затворени, и (5) влизане в захранвани отделения. Това гарантира безопасността на оператора и оборудването в съответствие с изискванията на IEC62271-200.
Може ли разпределителната уредба XGN66-12 да се използва с пръстеновидни главни модули?
да XGN66-12 може да се комбинира директно с пръстеновидни главни модули (RMU), което го прави отличен кандидат за вторични подстанции и комутационни станции. Тази оперативна съвместимост осигурява резервиране на мрежата и гъвкавост при споделяне на натоварването, без да ви заключва в екосистемата на един доставчик.
Какъв е механичният живот на вакуумния прекъсвач в XGN66-12?
Вакуумният прекъсвач ZN63-12 в разпределителна уредба XGN66-12 има механична издръжливост от 10 000 операции или повече, с 50 номинални операции на прекъсване на късо съединение. Номиналната работна последователност е O-0,3s-CO-180s-CO.
