КЛАС 200 Полиестер или полиеримид, преработен с полиамид - Имид емайлиран кръгла алуминиева жица
Имате въпроси? Търговските представители на Gnee са достъпни за чат на живо сега
Изпратете имейл:sales@gneeelectric.com
Тел:+8615824687445
Тази жица се отличава с първично покритие на полиестер или полиеримид. И вторичен палто от полиамид - имид. Той е проектиран да осигурява подобрени термични, механични и електрически свойства.
Обхватът на номиналните диаметри на проводника, обхванат от този документ, е:
0,250 mm до и включително 3150 mm;
0,250 мм до и включително 5000 мм.
Диаметрите на номиналния проводник са посочени в клауза 4 на LEC 60317-0-3: 2008 и IEC 60317-0-3: 2008/AMD1: 2013.
Емайлирана кръгла алуминиева тел с покрития от полиестер или полиестеримид и над покритие с полиамид - imide. Той представлява специализиран тип магнитен проводник, използван в различни високи - електрически и електронни приложения. Тази комбинация от материали гарантира отлични топлинни, механични и електрически свойства, което го прави подходящ за взискателна среда.
Комбинацията от полиестер или полиеримид с полиамид - имид покрития върху алуминиев тел осигурява по -висока - производителност, цена - ефективна. Подобрената му термична стабилност, механичната издръжливост и химическата устойчивост го правят идеален за трансформатори, двигатели, генератори, бобини и други взискателни приложения.
Основен материал: Алуминий. Лек и гъвкав. Отлична електрическа проводимост. Цена - ефективна в сравнение с медта.
Температура на намотката на намотката
Клас 200 е термичен клас, който изисква индекс на минимална температура 200 и температура на топлинен шок от поне 220 градуса.
Температурата в градуси по Целзий, съответстваща на индекса на температурата, не е непременно. Препоръчва се проводникът да се управлява и това ще зависи от много фактори, включително вида на включеното оборудване.
Изрежете - през: Не се осъществява повреда в рамките на 2 минути на 320 градуса.
Индекс на температурата: Клауза 15 на LEC 60317-0-3: 2008 и LEC 60317-0-3: 2008/AMD1: 2013 се прилага. Индексът на минималната температура трябва да бъде 200.
Устойчивост на хладилни агенти: Процентът на екстракцията не трябва да надвишава 0,5%. Изискването за напрежение на разрушаване е 75% от минималната посочена стойност.
Спецификации-стандарт IEC 60317-25-2020
Референтен стандарт Изискванията за полиестер или полиеримид над покрит с полиамид - Имид емайлиран кръгла алуминиева жица, клас 200.
Тази част от LEC 60317 указва изискванията на емайлирани кръгли алуминиеви намотки на намотка от клас 200 с двойно покритие. Основното покритие се основава на полиестер или полиеримидна смола. Той може да бъде модифициран, при условие че запазва химическата идентичност на оригиналната смола и отговаря на всички определени изисквания за проводника. Насладеното покритие се основава на полиамид - имид смола.
Първично покритие: полиестер или полиеримид.
Това е широко използван емайл от тел с отлични термични свойства, клас 180 или повече. Може да се приложи за единично - покритие и двойни - приложения за покритие.
Адекватна термична стабилност: Тези покрития обикновено могат да издържат на температури до 180 градуса, което ги прави подходящи за високи приложения за температура-.
Осигурява добра изолация и механична якост. Устойчив на разтворители и химикали.
Вторично покритие: полиамид - imide.
Полиамид - imide (PAI) е известен със своята превъзходна топлинна и химическа устойчивост. Отлично механично - задържане на имоти при повишени температури.
PAI може да издържи температури до 220 градуса или по -висока, разширявайки оперативния диапазон на телта. Той предлага изключителна устойчивост на широк спектър от химикали, включително разтворители и корозивни средства.
Устойчивост на абразия (номинални диаметри на проводника до и включително 2500 mm)
Проводникът отговаря на изискванията, дадени в таблица 1.
За междинни номинални диаметри на проводника се приема стойността на следващия най -голям диаметър на номиналния проводник.
| Таблица 1 - Устойчивост на абразия | ||||
| Номинална проводник диаметрична | 1 степен | Степен 2 | ||
| Минимална средна сила за неуспех | Минимална сила за неуспех на всяко измерване n | Минимална средна сила за неуспех | Минимална сила за неуспех на всяко измерване n | |
| 0,400 0,450 0,500 0,560 0,630 0,710 0,800 0,900 1,000 1,120 1,250 1,400 1,600 1,800 2,000 2,240 2,500 |
1,95 2,10 2,25 2,40 2,55 2,75 2,95 3,15 3,40 3,70 3.95 4,25 4,60 5,00 5,30 5,70 6,10 |
1,65 1,75 1,90 2,05 2,20 2,35 2,50 2,70 2,90 3,10 3,35 3,60 3,90 4,20 4,50 4,80 5,15 |
3,15 3,40 3,60 3,85 4,15 4,45 4,75 5,10 5,45 5,80 6,25 6,65 7,15 7,70 8,20 8,75 9,30 |
2,65 2,85 3,05 3,25 3,50 3,75 4,05 4,30 4,60 4,90 5,25 5,45 5,85 6,50 6,95 7,40 7,90 |
Защо да изберете полиестер от клас CHALCO 200 с полиамид - Имид емайлиран кръгла алуминиева жица?
Производствен стандарт
GBT 23312.7-2009, IEC 60317-25-2020
Сертифициране
Продуктите на Chalco се произвеждат в нашето състояние - от - фабриката за изкуство - при строги системи за качество и управление на околната среда, ISO сертифицирана.
производствена способност
Производството и управлението съответстват на международната система за качество на мощността, като гарантира най -доброто качество на дългия експлоатационен живот, висока механична якост, висока електрическа проводимост и високотемпературна съпротивление.
Спецификациите на полиестер от 200 клас с полиамид - Имид емайлиран кръгъл алуминиев тел
| Сплав | Темперамент | Спецификации | |
| Сгъстяващи | Вътрешен идентификатор | ||
| 1060, 1070 | O | 0.25-1.6 | 150, 200, 300 |
| 0.25-5.0 | 150, 200, 300 | ||
| Толерантност към дебелината | +0.02 mm /0 mm | ||
Устойчивост на надраскване от 200 клас полиестерни покрити с полиамид - Имид емайлиран кръгла алуминиева жица
| Проводник номинална диаметър mm | 1 клас | 2 -клас | ||
| Минимална средна сила на надраскване n | Минимална сила на надраскване във всеки тест n | Минимална средна сила на надраскване N | Минимална сила на надраскване във всеки тест n | |
| 0.4 | 1.95 | 1.65 | 3.15 | 2.65 |
| 0.45 | 2.1 | 1.75 | 3.4 | 2.85 |
| 0.5 | 2.25 | 1.9 | 3.6 | 3.05 |
| 0.56 | 2.4 | 2.05 | 3.85 | 3.25 |
| 0.63 | 2.55 | 2.2 | 4.15 | 3.5 |
| 0.71 | 2.75 | 2.35 | 4.45 | 3.75 |
| 0.8 | 2.95 | 2.5 | 4.75 | 4.05 |
| 0.9 | 3.15 | 2.7 | 5.1 | 4.3 |
| 1 | 3.4 | 2.9 | 5.45 | 4.6 |
| 1.12 | 3.7 | 3.1 | 5.8 | 4.9 |
| 1.25 | 3.95 | 3.35 | 6.25 | 5.25 |
| 1.4 | 4.25 | 3.6 | 6.65 | 5.45 |
| 1.6 | 4.6 | 3.9 | 7.15 | 5.85 |
| 1.8 | 5.00 | 4.20 | 7.7 | 6.5 |
| 2 | 5.30 | 4.50 | 8.2 | 6.95 |
| 2.24 | 5.70 | 4.80 | 8.75 | 7.4 |
| 2.5 | 6.10 | 5.15 | 9.3 | 7.9 |
| ЗАБЕЛЕЖКА: За междинния размер на номиналния диаметър на проводника трябва да се вземе стойността на следващия по -голям проводник номинален диаметър. | ||||
Удължаване на 200 клас полиестер, покрито с полиамид -, емайлиран кръгла алуминиева жица
| Номинален диаметър на проводника mm | Удължениеминимум | Минимум якостта на опън | |
| Над | До и включително | % | N⋅mm - 2 |
| – | 0,400 | 10 | 90 |
| 0,400 | 1,000 | 12 | 90 |
| 1,000 | 2,000 | 15 | 80 |
| 2,000 | 5,000 | 15 | 70 |
Напрежение на разрушаване на 200 клас полиестер, покрито с полиамид -, емайлиран кръгла алуминиева жица
| Номинален диаметър на проводника mm | Минимално напрежение на разрушаване (RMS стойност) V | |||
| Клас 1 и клас 1б | Клас 2 и клас 2B | |||
| Стайна температура | Повишена температура | Стайна температура | Повишена температура | |
| 0.250 | 2100 | 2100 | 3900 | 2900 |
| 0.280 | 2200 | 2200 | 4000 | 3000 |
| 0.315 | 2200 | 2200 | 4100 | 3100 |
| 0.355 | 2300 | 2300 | 4300 | 3200 |
| 0.400 | 2300 | 2300 | 4400 | 3300 |
| 0.450 | 2300 | 2300 | 4400 | 3300 |
| 0.500 | 2400 | 2400 | 4600 | 3500 |
| 0.560 | 2500 | 2500 | 4600 | 3500 |
| 0.630 | 2600 | 2600 | 4800 | 3600 |
| 0.710 | 2600 | 2600 | 4800 | 3600 |
| 0.80o | 2600 | 2600 | 4900 | 3700 |
| 0.900 | 2700 | 2700 | 5000 | 3800 |
| 1.000 до и включително 2500 | 2700 | 2700 | 5000 | 3800 |
Характеристики на 200 - клас полиестер/полиамид-иммид композитен емайлиран алуминиев кръгла тел
При сухи и мокри условия отлично съпротивление на разрушаване на напрежението;
Отлично омекотяване на срив и производителност на термичен шок;
Отлична проницателност на филма и съпротива на драскотината;
Anti - хладилен агент, химически ruipin отлична корозия;
Полиестерният праймер с покритие има по -отлична ефективност на адхезия и омекотяване на разрушаването;
Емайлиран тел на полиеримидния праймер има по -отлична устойчивост на претоварване, стареене на топлината и високотемпературна характеристика на хладилния агент;
Съвместим с най -импрегниращите бои.

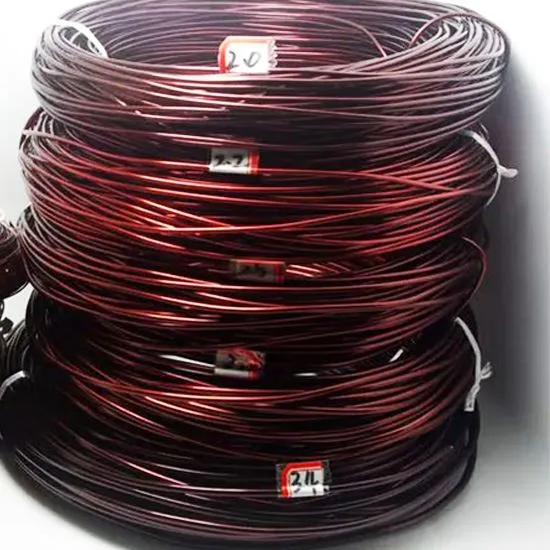

0,8 мм 1,0 мм 1,25 мм 2.0 мм 2.2 мм 2.5 мм 3.0 мм 3.4 мм емайлиран алуминиев кръгъл тел
Предпазни мерки за използване на 200 - полиестер/полиамид-имид на полиамид, композитен емайлиран алуминиев кръгъл тел
Лесно е да се хидролизира във водата -, съдържаща уплътнителна система (внимавайте, когато я използвате за запечатване на двигатели и електрически уреди);
Несъвместим с поливинил хлорид, неопрен и др., Хлор -, съдържащ полимерни съединения, и несъвместим с хлорид - йон -, съдържащи соли;
Алуминиевата ядро емайлирана жица има лоша електрическа проводимост и не е подходяща за електрически намотки на двигатели с висока мощност, къса - претоварване на срока и дълго - срочна работа;
Работната температура на емайлирана жица от алуминиева сърцевина, използвана в хладилния двигател на компресора, не трябва да надвишава 130 градуса;
Работната температура на хладилния компресорен двигател за емайлиран тел с полиестерна основа не трябва да надвишава 130 градуса.
Приложение на 200 клас полиестер/полиамидимид композитен емайлиран алуминиев кръгла тел
Предаване на мощност:Композитен емайлиран алуминиев кръгъл проводник на полиестер/полиамид имид може да се използва като електропроводна линия за предаване на мощност от електроцентрали на различни крайни потребители. В сравнение с традиционните медни проводници, алуминиевите проводници имат по -ниски разходи и по -леко тегло, което може да намали загубите на предаване.
Производство на двигатели:Тази композитна емаймирана тел също се използва широко в производството на двигатели. Може да се използва за производство на различни видове двигатели, включително AC и DC двигатели. Изолационният слой на емайлирана жица има добра изолация на характеристиките и топлинното устойчивост, които могат да защитят проводника във висока температура- и да осигурят надеждна електрическа изолация.
Незабавен цитат
Производство на трансформатори:Композитен емайлиран алуминиев кръгъл тел на алуминиевия кръгъл тел с полиестер/полиамид също често се използва при производството на трансформатори. Трансформаторите са важни компоненти в силовата система, използвани за промяна на нивата на напрежение. Емайлираните проводници играят проводима и изолационна роля в намотките на трансформатори, като позволяват ефективно предаване и преобразуване на електрическата енергия.
Като цяло, полиастер/полиамид имид композитен емайлиран алуминиев кръгъл тел се използва за намотки на двигатели на хладилни устройства и високи - температурни двигатели и сухи - трансформатори; Намотката на високи - температурни електрически инструменти; Различни индустриални двигатели, особено често стартираха двигатели и претоварени моторни намотки; Електрически намотка на двигателя на инструмента; Стартиране на автомобил и намотка на двигателя на генератора. Електронните баласти и намотките за захранване на токоизправител имат важни приложения при предаването на енергия и производството на двигатели. Техните характеристики включват ниска цена, леки и добри електрически характеристики, което ги прави един от ключовите материали в електроенергия и електротехника.
Различни спецификации на продукта:
| Емайлирана кръгла алуминиева жица
Диаметър (mm): 0.15-5.33 Температурен клас: 130,155,180,200,240 |
Емайлирана плоска алуминиева тел
Диаметър (mm): A: 1.0-10.0, B: 2.0-16 Температурен клас: 130,155,180,200,240 |
| Емайлирана кръгла медна тел
Диаметър (mm): 0.1-5.0 Температурен клас: 130,155,180,200,220 |
Емайлирана плоска медна тел
Диаметър (mm): A: 0.8-5.6, B: 2.0-16 Температурен клас: 180,200,220 |
| Не тъкания плат/ полиестер филм покрит тел
Диаметър (mm): Кръг: 1.7-8.0, плосък: A: 1-8, B: 3-25 Температурен клас: 220 |
Полиимиден филм, обвит тел
Диаметър (mm): Кръг: 1.7-8.0, плосък: A: 1.0-8, B: 3-25 Температурен клас: 240 |
| Филмов обвит емайлиран тел
Диаметър (mm): Кръг: 1.7-5.0 A: 0.8-5.6, B: 2-16 Температурен клас: 220 |
Покрита жица от хартия Nomex
Диаметър (mm): Кръг: 1.7-8.0, плосък: A: 1-10, B: 3-25 Температурен клас: 220 |
| Филм от фибростъкло, увито от тел
Диаметър (mm): Кръг: 1.7-6.0, плосък: A: 0.3-5.6, B: 2-16 Температурен клас: 220 |
Крафт хартия, опакована от хартия
Диаметър (mm): Кръг: 1.7-8.0 A: 1-8, B: 3-25 Температурен клас: 240 |
